Techniques to Reduce the Overhead and to Improve the Robustness in a Fault Tolerable Reconfigurable Architecture

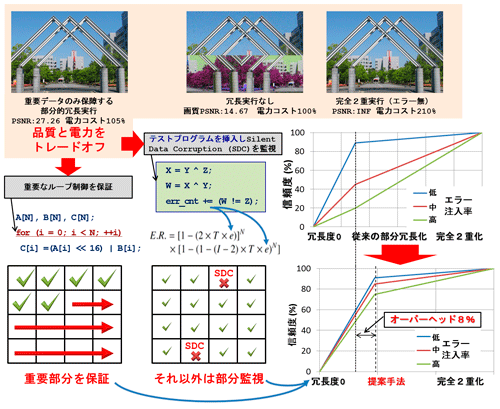

 近年，半導体微細化の一段の進歩やポストシリコン開発の進展等に伴い，不安定なデバイスを利用してどのように実用的システムを構築するかに関する研究が盛んに行われている．また，このような信頼度向上の必要性は，多数の演算器を搭載するアクセラレータにおいて特に強い．一般的には，論理回路の多重化および多数決論理によって回路の信頼度を高めることができる．しかし，面積増加による歩留り低下や消費電力の急激な増大を伴うことから，元々多数の演算器を有する構成に対して単純な多重化を適用することは難しい．以上の背景から，多数の演算器を有するアクセラレータにおいて，いかに面積増加や消費電力増大を抑制しつつ，信頼性を向上させるかが重要な課題となってきている．最近の学会では，アプロキシメイトコンピューティングと呼ばれる，厳密ではない計算手法が注目されている．この考え方と，信頼性保証の考え方を融合すると，ループの制御に関する重要な計算と，多少のエラーを許容する画素値計算等をあらかじめ区別し，前者のみを冗長化し保証することにより，全体として高信頼化のコストを抑制できると考えられる．本論文は，多数の演算器を利用するリコンフィギャラブルアーキテクチャに適用できる，（1）演算種別に応じてエラー発生確率が高い個所を特定し，データパスを選択的に検査する機構，および，（2）テスト演算を挿入してエラーをモニタリングすることによりSDC（Silent Data Corruption）予測を行い冗長度を変化させる部分冗長化機構の2つを提案している．得られた主要な成果は以下のとおりである．

【1】演算種別（関与するゲート数）に依存して決定されるODP（Operation Defective Probability)の値を用いて，リコンフィギャラブルアーキテクチャに写像した二重化演算の結果を比較する検査命令を効率よく挿入する手法を考案した．また，ODP算出にあたっては，有効ビット数の少ない定数演算を考慮することが重要であることを明らかにした．

【2】評価の結果，故障の発生確率が高い部分に集中的に検査命令を挿入し，全部を検査する場合に比べて，60％の検査命令が削減できることを明らかにした．また．これにより，22％の電力削減が可能であることを示した．

【3】未使用演算器を利用してSDC（Silent Data Corruption）をモニタリングする演算を行わせ，次のイタレーション実行時のSDC発生確率を予測し，予測値に応じた冗長化を適用する手法を考案した．

【4】評価の結果，演算器使用率を8％増加させるだけで，SDC発生確率を12％から0.37％に削減できることを示した．
