トマト(Solanum lycoperisicum L.)は,世界で広く栽培されている野菜の1つであり,人間の健康維持に重要な役割を果たしている.生鮮トマトの世界生産量は約1億8,000万トンであり,そのうち約4分の1は加工用として栽培され,ケチャップ,サルサ,ジュースなどの形で消費されている[1].主な生産国は中国,インド,パキスタン,トルコ,アメリカで,これらの国で世界の生産量の約60%を占めており,生産量と収穫面積は年々増加している.
近年,植物の草高や葉の形態などの形質を広範囲で測定する手段として無人航空機(以下,ドローン)が注目されている.ドローンは,操作が比較的容易で,携帯性に優れ,飛行経路や飛行速度,撮影高度や撮影間隔の制御を事前設定でき,圃場☆1における生育状況の把握等に用いられる高分解能の画像を効率よく取得できる利点がある[2],[3].また,ドローンには,RGBカメラ[4]やマルチスペクトルカメラ[5]など,農業用途に役立つさまざまなセンサを搭載することができ,農業と情報の技術融合に新しい視点をもたらすことが期待されている.ドローンを使ったトマトの生育状況の把握を試みた研究には,RGBおよびマルチスペクトルの時系列空撮画像を用い,機械学習モデルによって群落における葉面積や成長速度,収量,果実数の予測可能性を調べたものがある[6].しかしながら,既往の研究は,群落単位での評価を試みたものであり,より詳細な株単位でのトマトの収量予測を試みた研究はない.
ドローン空撮画像により得られた作物の生育期間中における表現形質を用いた収量予測研究では,機械学習アプローチが用いられ,有用な知見が得られている[7].一方,多時期の表現型データセットを収集するには,一般に時間と人的労力を要する.したがって,トマトのバイオマスや収量の予測にとって重要となる生育時期の主要な表現形質を効率よく得ることができれば,データ収集とその解析処理にかかる労力は大幅に削減可能となる.ドローン空撮撮影により得られる表現形質と機械学習を用いた作物の収量予測のために最適な説明変数の検討は比較的数多く実施されているが,トマトの株単位におけるバイオマス,果実重,果実数の予測のための重要な変数の探索・選択を試みた研究はほとんどない.したがって,これらの予測にとって重要となる変数を選択し,機械学習アルゴリズムを用いることで,トマト収量の予測を高精度で実施することを可能にする技術の確立が期待できる.また,育種サイクルの短縮に資する情報の抽出が期待できるともに,圃場におけるデータ収集やその前処理にかかる労力が軽減される.本稿では,ドローン空撮画像から得られる草高☆2や植生指数☆3マップから,バイオマス等の予測に影響の大きい変数群を変数選択法によって選択し,選択した変数群を用いて複数の機械学習アルゴリズムによってトマトのバイオマス,果実重,果実数の予測を試みた結果を報告する.

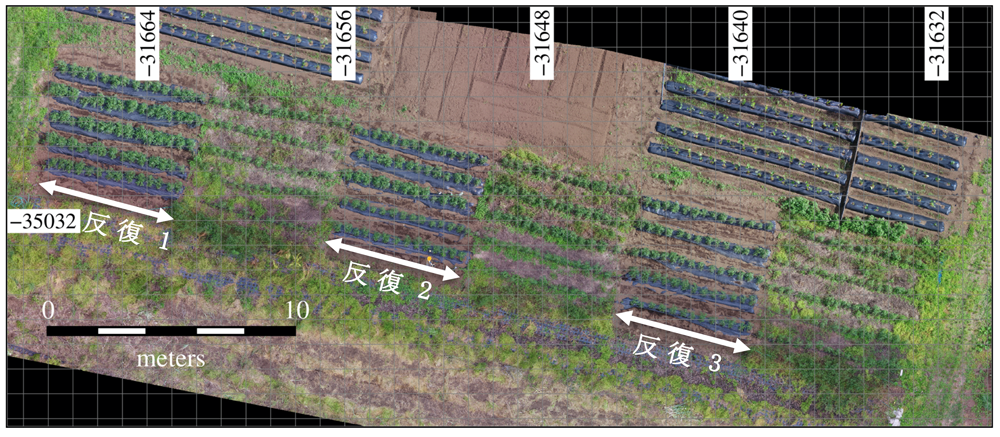

栽培試験は,露地栽培に適した加工用トマト(品種:なつのしゅん)を用い,2020年5月13日から7月30日まで,東京農工大学フィールドミュージアム府中の実験圃場において図1に示す3反復(各区5m × 5m)で実施した.なお,移植の1カ月前に温室内で育てた苗床を圃場に移植し,トマトの苗は支柱等で固定せずに栽培を実施した.裁植密度は,畝間☆40.85m,株間0.40mとした.施肥は,移植前に元肥(N:P:K=10:10:10kg 10a-1)を与え,移植後1週間は,各区画に灌漑チューブを用いて500mlの点滴灌漑を朝夕の計2回,30分ずつ実施し,以降は雨水のみによる栽培を行った.また,各プロットには農業用のプラスチックマルチフィルムを用い,定期的に手作業で除草を実施した.

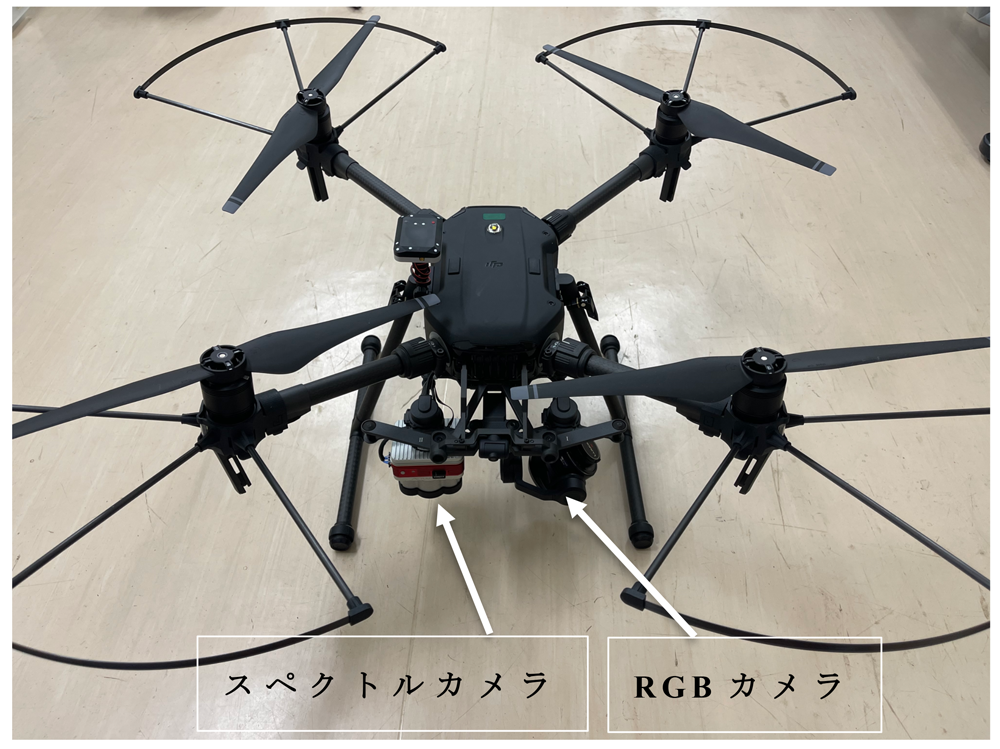

DJI Matrice 210V2(DJI Co.,Ltd.,Shenzhen,China)に搭載したRGBカメラZenmuse X5S(DJI Co.,Ltd.,Shenzhen,China)とマルチスペクトルイメージセンサカメラAltum(MicaSense Co.,Ltd., SEA, USA)を用いて,RGB画像とマルチスペクトル画像を取得した(図2).各カメラの静止画解像度は,RGB画像が5,280 × 3,956 pixel,スペクトル画像(長波長赤外線を除く)は2,064 × 1,554 pixelである.
トマトの株がドローン機のプロペラ回転による風の影響を受けず,かつ高解像度の画像を用いて各株の変数を選択する目的から,撮影高度は地上12mとし,また,オーバラップ率およびサイドラップ率をそれぞれ90%,70%に設定した.空撮日は2020年の5月24日,5月30日,6月5日,6月11日,6月18日,6月26日,7月2日,7月12日,7月16日,7月24日である.なお,飛行経路を含む飛行パラメータの設定は,画像から高精度の3次元マップ点群情報の生成を可能にする写真測量ソフトウェアであるPix4Dcapture(Pix4D S.A.,Lausanne,Switzerland)を用いて行った.本研究では,RGB空撮画像および地上基準点データから数値地形モデル(DTM)および数値表層モデル(DSM)マップを作成し,スペクトル画像については,5バンド(青,緑,赤,レッドエッジ,近赤外)の反射率マップを作成した.
トマトバイオマス・収量に影響を及ぼす説明変数の選択,モデルの学習,予測精度評価のため,各株ごとにバイオマス,果実重,果実数の計測を7月29日と7月30日の両日に実施した.
各株の草高は,2.2節で得られたDSMからDTMを減算することにより算出した.また,反射率マップから,葉のクロロフィル量や成長の指標としてよく用いられる[8],[9],3つの植生指数:緑の正規化植生指数(Green Normalized Difference Index;GNDVI)[10],正規化植生指数(Normalized Difference Vegetation Index;NDVI)[11],加重差植生指数(Weighted Difference Vegetation Index;WDVI)[12]を以下の式によりそれぞれ導出した.
ここで,NIR(Near Infrared Ray)は近赤外,Greenは緑色,Redは赤色領域の反射率を示す.aは,ソイルラインの傾きであり,NIRバンドとRedバンド間の線形関係性から得られる.なお,この3つの植生指数を選択した理由は,1)必要以上に多数の植生指数を用いると多重共線性の問題があるため,必ずしも効率的でないこと,2)NDVIとGNDVIは葉のクロロフィル量と相関があることが知られており,収量予測に広く利用されていること,3)WDVIは土壌バックグラウンド値の影響を考慮することができるため,である.
2.4節により得られた各株における草高および植生指数からバイオマスおよび収量に関連する可能性が高いと考えられる表現型を計測するために,以下の前処理を実施した.

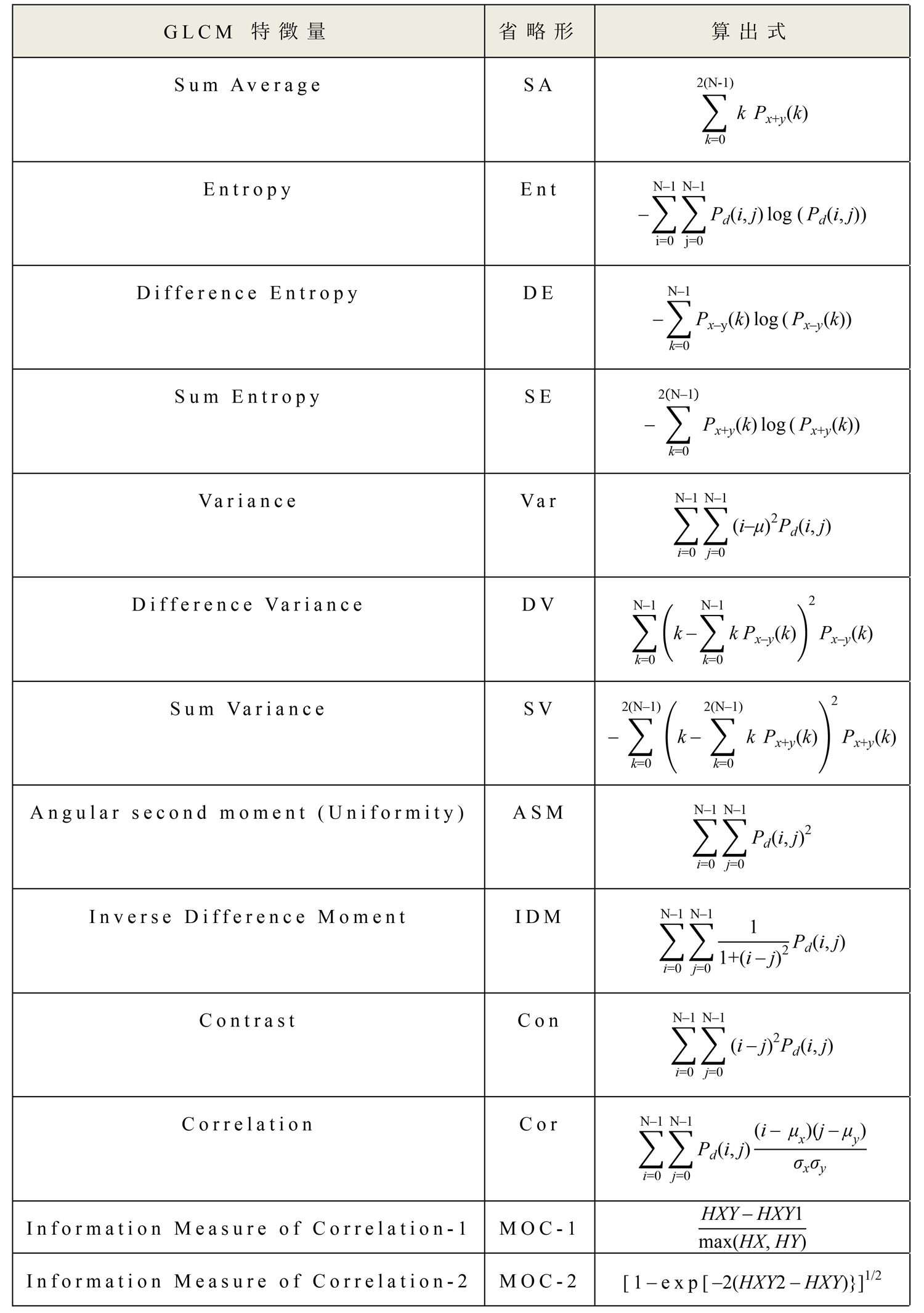

以上のプロセスにより得られた撮影日ごとの各株の対象領域から,ピクセル計測値と動的成長率を抽出した.ピクセル計測値については,草高マップと植生指数マップから平均(AVE),標準偏差(SD),歪度(SKEW),範囲レンジ(RANGE),最大(MAX)の計5つを1次元計測値として算出し,次に,グレーレベル同時生起行列GLCM(Gray-Level Co-occurrence Matrix)によりテクスチャ解析を行い,空間パターンを考慮した13種類の2次元計測値(Sum Average (SA), Entropy (Ent), Different Entropy (DE), Sum Entropy (SE), Variance (Var), Difference Variance (DV), Sum Variance (SV), Angular Second Moment (ASM), Inverse Difference Moment (IDM), Contrast (Con), Correlation (Cor), Information Measures of Correlation-1(MOC-1), Information Measures of Correlation-2 (MOC-2))をそれぞれ算出した(表1).
ただし, は,行列の相対頻度.
次に,連続する2撮影時期から得た草高と植生指数の変化量を撮影間隔の日数で除することにより,動的成長率を算出した.以上より,合計756個の計測値(計18種の1次元・2次元計測値 × 10撮影日 × 草高・3植生指数,草高および3植生指数の生育期間中における9種の動的成長率)を変数選択のために各株ごとに抽出した.
計算の複雑さを軽減させ,効率的なデータ解析を実施するため,バイオマス,果実重,果実数に影響を与える重要な計測値やその時期を決定するために変数選択法により変数選択を実施した.この変数選択は,機械学習アルゴリズムや回帰モデリングにおける基本的なステップになる.本研究では,2.5節で計測した計756種の計測値を候補とした.なお,1次元計測値と2次元計測値を変数候補とした理由は,1次元計測値と動的成長率を用いた場合(以下,1次元計測値)と全計測値(1次元・2次元計測値,動的成長率)を用いた場合で,予測精度に差がどの程度生じるかについて調べるためである.
トマトの生育状態とその生育時期を考慮してバイオマス,果実重,果実数に影響の大きい変数を選択するため,Boruta[13],DALEX[14],Genetic Algorithm(GA)[15],LASSO[16],Recursive Feature Elimination(RFE)[17]の5つの変数選択法を用いた.Borutaは,ランダムフォレストをベースにしたノンパラメトリックな変数選択アルゴリズムで,変数の重要度を評価することができ,統計的に有意な変数の選択に有用である.DALEXは機械学習モデルで使用する変数について,損失関数などの属性を説明するノンパラメトリックな変数分析手法である.GAは,遺伝学や生物進化の仕組みに基づいてモデル最適化を行うためのノンパラメトリックな手法である.LASSOはL1ノルムを用いたペナルティにより,特定の不要な係数を削除することで,予測誤差を最小化するための変数を選択するパラメトリックな変数選択法である.RFEは,指定した変数の数量に達するまで重要度の低い変数を削除していくノンパラメトリックな手法である.本研究では,これらの5つの変数選択法を用い,重要度スコアが最も上位の5変数をトマトのバイオマス,果実重,果実数の予測に有用な変数としてそれぞれ採用した.
変数選択により選択された各変数群は,ランダムフォレスト(RandomForest;RF)[18],リッジ回帰(Ridge Regression;RI)[19],サポートベクタマシン(Support Vector Machine;SVM)[20]の3種の機械学習モデルの入力に用い,バイオマス,果実重,果実数の予測を実施した.なお,全実測データの80%をモデルの学習データとして使用し,残りの20%をモデルの評価に使用した.各モデルの予測性能評価は,決定係数(R2)と相対平均二乗誤差(rRMSE)を用いて実施した.

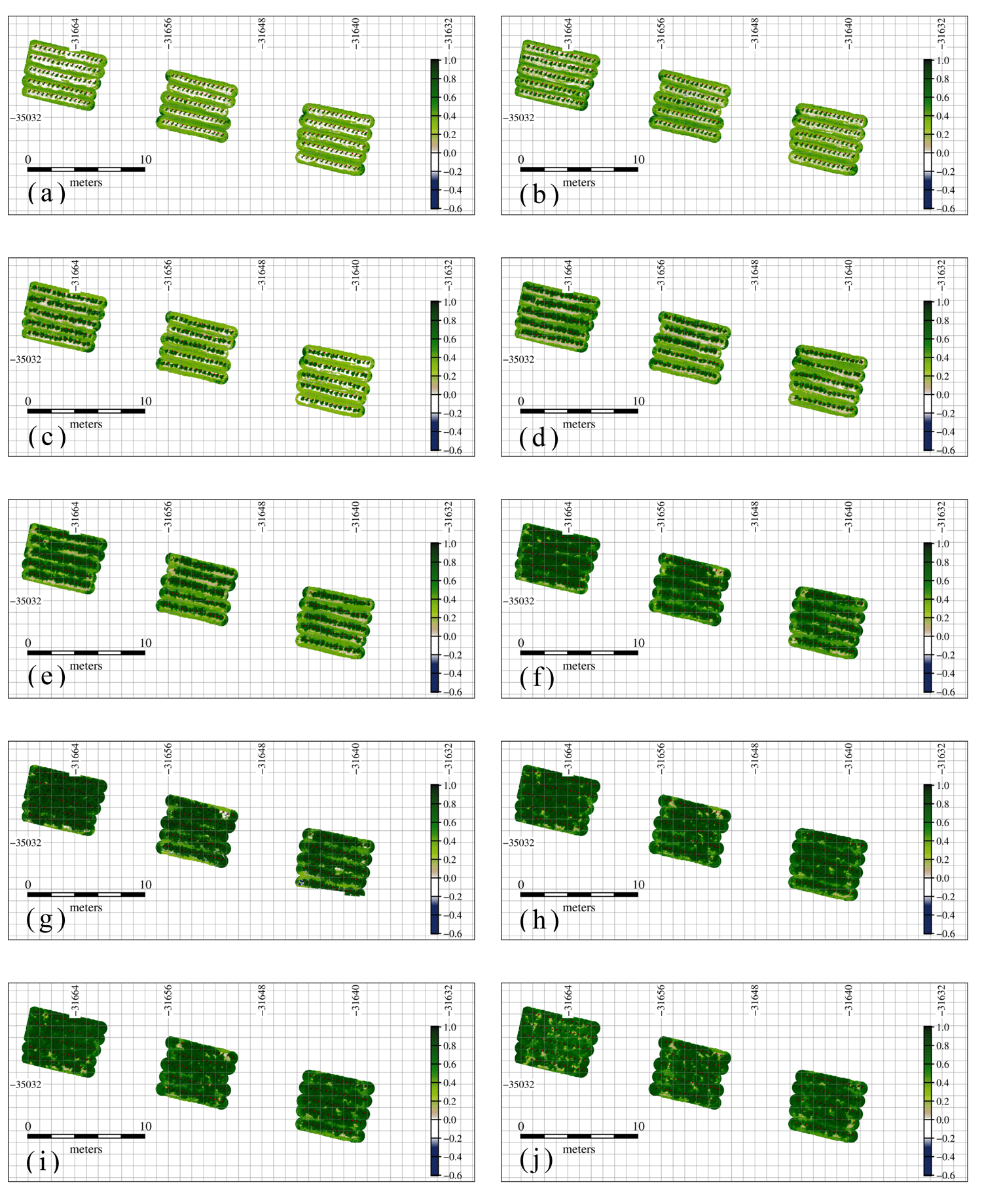

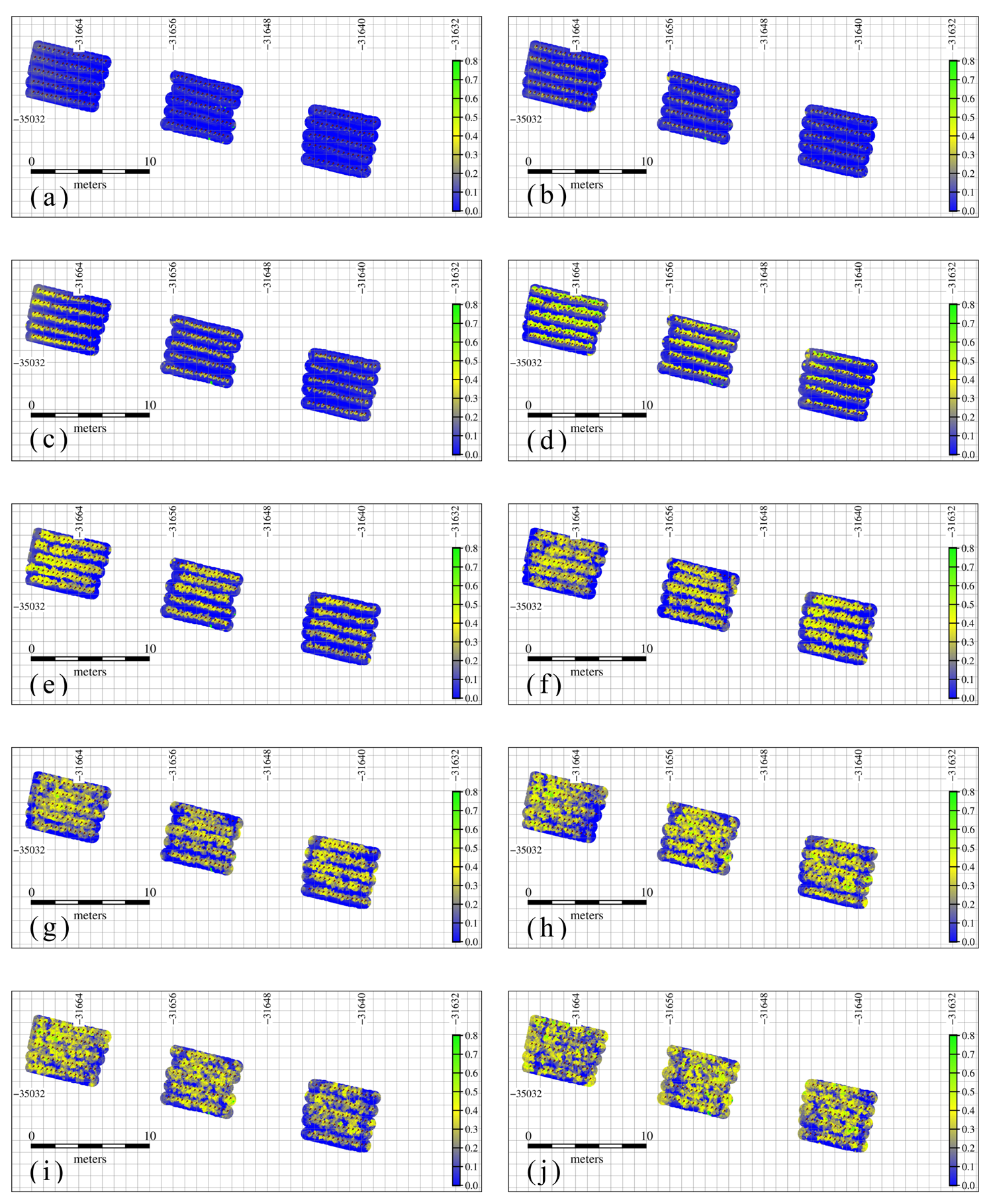

図3および図4に,生育期間における草高とGNDVIの時系列マップをそれぞれ示す.草高は開花期まで直線的に増加し,その後は葉が水平方向に広がるため,草高の増加率は非常に小さく,結実後もほとんど変化しなかった.一方,GNDVIなどの植生指数もシグモイド型の値を取り,生育初期~開花期にかけては指数関数的に植生指数の値は大きくなるが,開花期以降は葉の老化や枯死などが要因となり緩やかに植生指数は低下する.

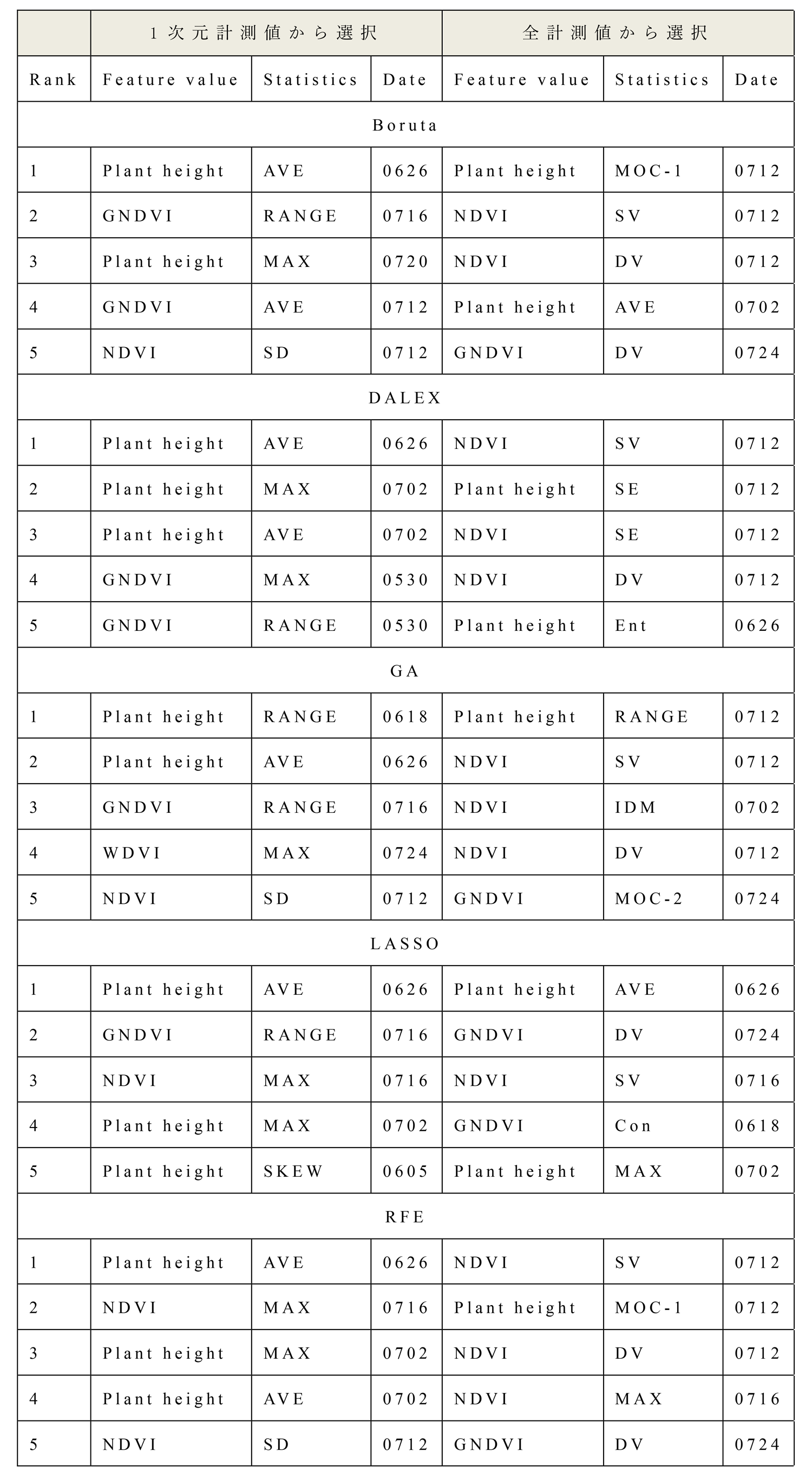

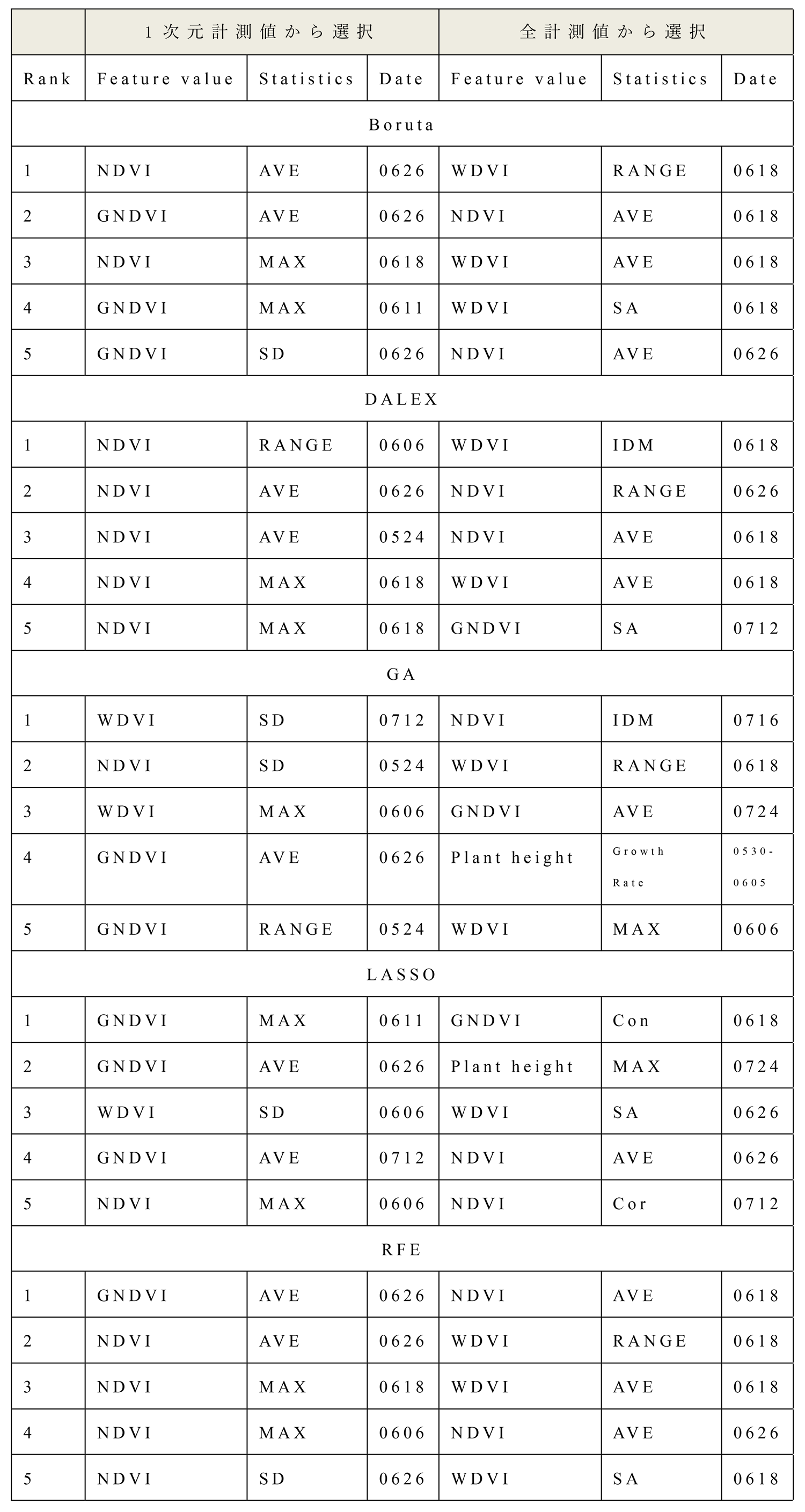

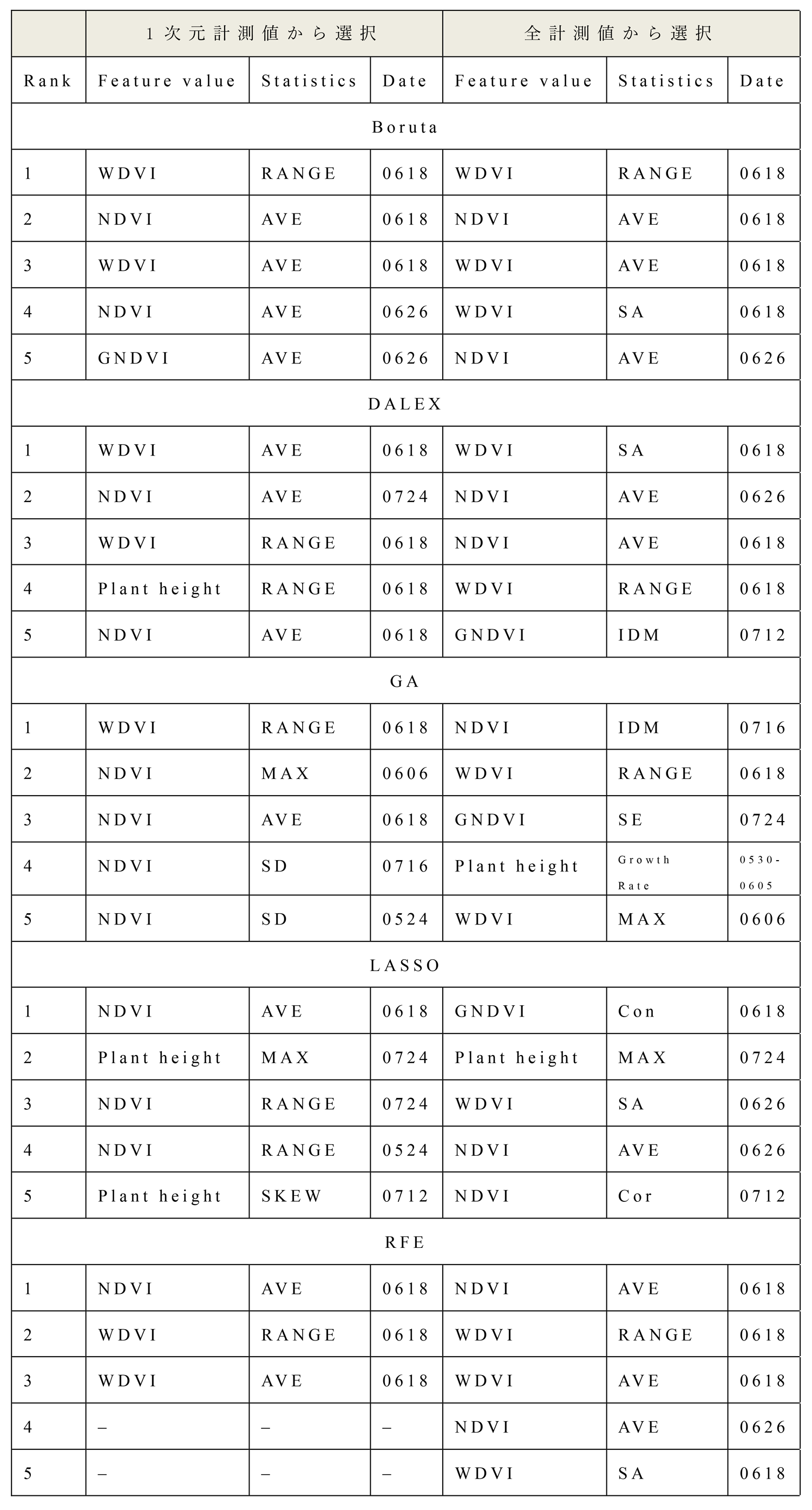

5つの変数選択法を用いて重要度スコアに応じて選択されたバイオマス,果実重,果実数の予測に大きな役割を果たすと認められた上位5つの変数をそれぞれ示す(表2,表3,表4).バイオマスについては,果実発育中期(6月下旬から7月中旬)の草高と植生指数に関する1次元および2次元の計測値が選択された.用いた変数選択法により結果は異なるが,1次元計測値として草高のAVEとMAX,植生指数のRANGEが複数の選択法において選択され,1次元計測値として草高のMOC-1,MOC-2,NDVIのSVとDVが多くの選択法において選択された(表2).これらのことから,バイオマスの予測には,草高と植生指数の1次元計測値およびGLCMによるテクスチャ計測値の両方が重要であることが明らかになった.特に後述する果実重と果実数における変数選択の結果と比較し,草高に関する変数が数多く選択されていることが分かる.これらの結果は,今回候補として取り上げた変数や変数選択法によって異なる可能性があるものの,本研究では,バイオマスの予測において,草高の1次元計測値の重要性が明らかになった.バイオマスの予測は,葉の光合成による同化能力を推定する上でも重要であるため,草高とバイオマスの関係性育種家や研究者にとって興味深い情報となる.以上,バイオマスの推定には,果実発育中期以降の草高および植生指数の1次元および2次元の計測値が相対的に重要度が高い変数であることが分かった.次に,果実重の予測において,すべての計測値から変数選択モデルで選択された変数の多くは植生指数に関するものであった(表3).Boruta,DALEX,GA,RFEによって1次元計測値のみおよび全計測値から変数選択した結果,6月18日におけるWDVIのRANGEが,重要な変数としてランクインしていることが分かる(表3).さらに,NDVIのAVEは,GAを除くすべての選択モデルでランクインしていることが明らかになった.以上より,収穫の約1カ月前の植生指数に関する変数が果実重の予測にとって重要であることが明らかとなった.結実開始期の植生指数が最終的な果実重を決定づける重要な因子であることを示す本結果は,圃場管理において果実重を推定する上で注目すべき変数とその栽培時期を示すものであり,栽培管理を行う上で意義深い知見である.果実重と同様に,果実数も収量を決定する上で重要な要素である.上空からの撮影画像だけでは十分に確認することができない各株の果実数を推定する技術は,栽培管理に貢献できる.本研究では,特にNDVIまたはWDVIのAVEが1次計測値および全計測値を対象とした変数選択において,果実数と関係性が高い変数として選択された(表4).また,果実発育期間の初期から中期にかけての植生指数に関する1次および2次の計測値は果実数の推定に有用な変数となっていることが分かる.一方で,バイオマスとは異なり,草高に関連する計測値は果実数の推定にとって相対的に重要ではないことが明らかとなった.

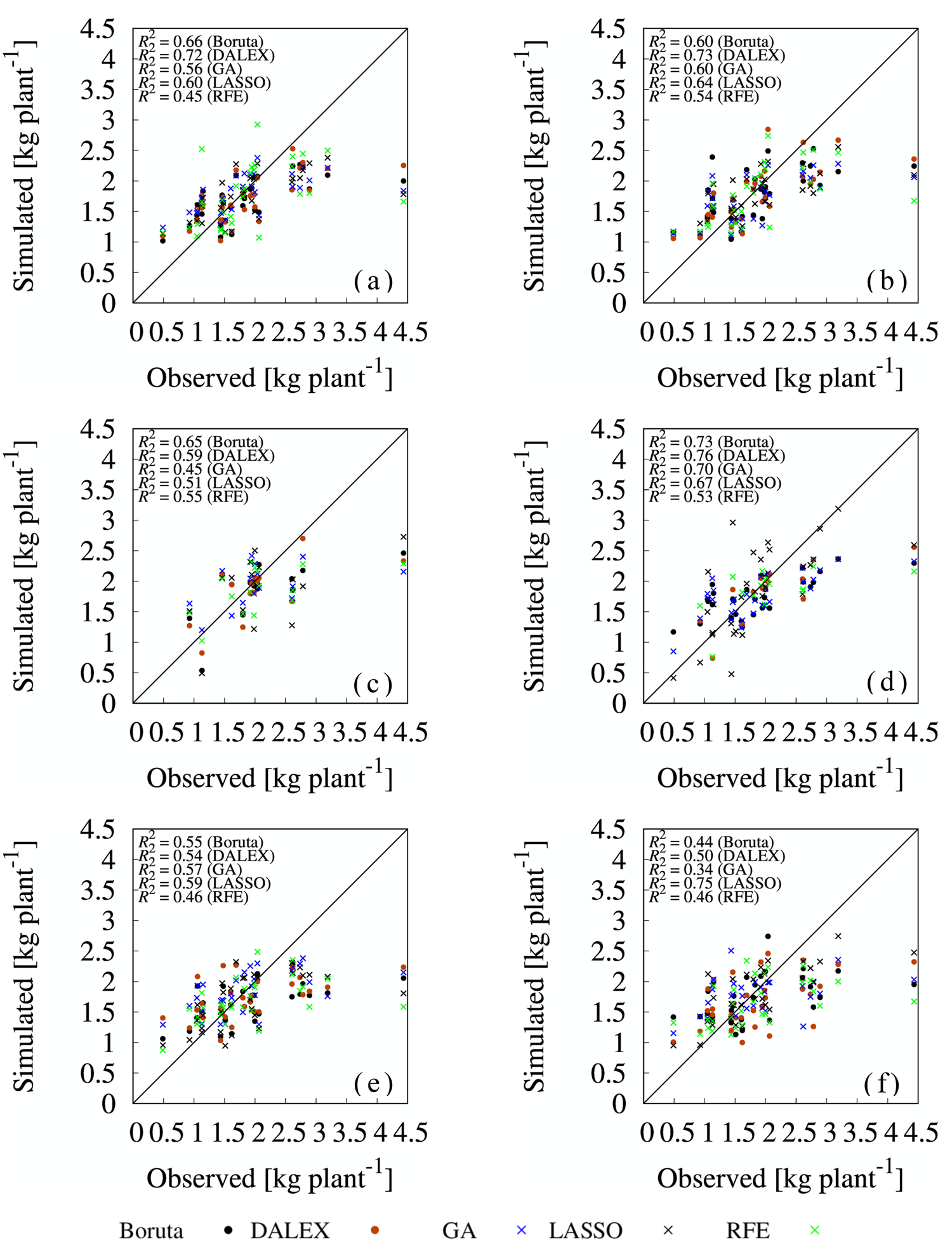

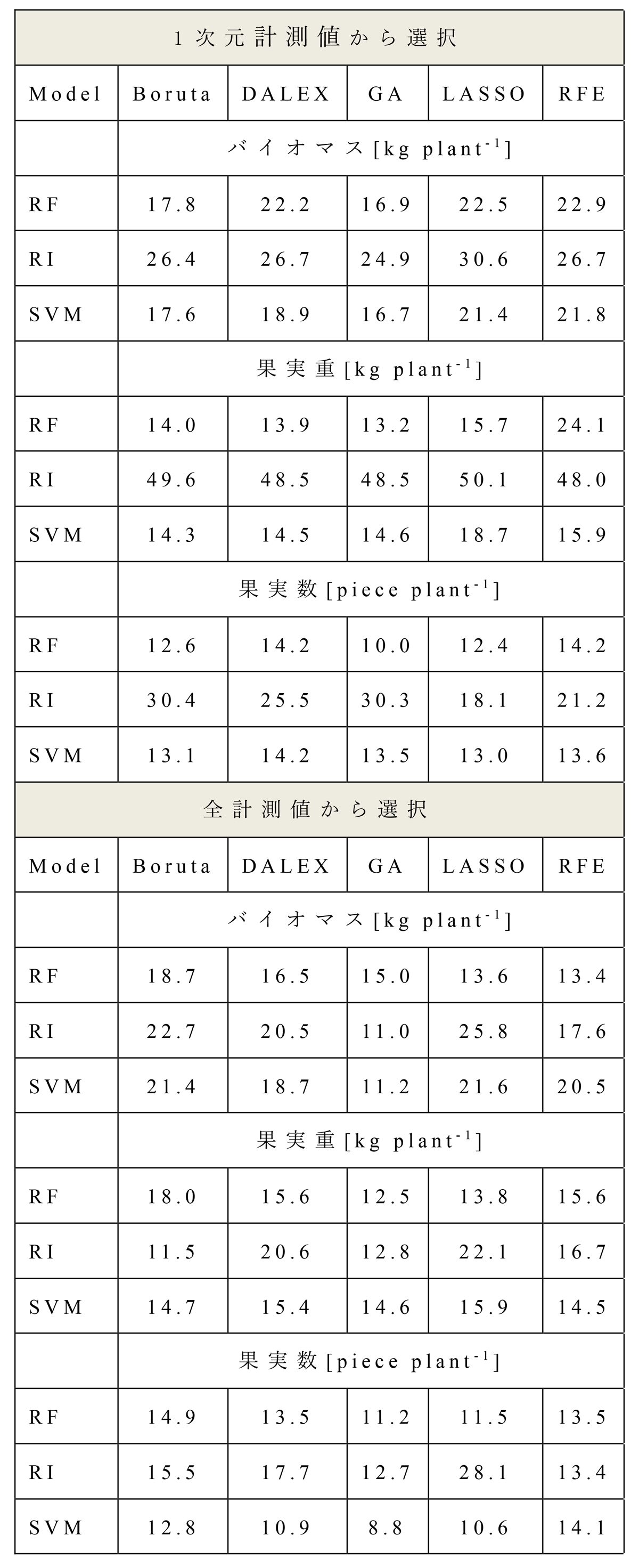

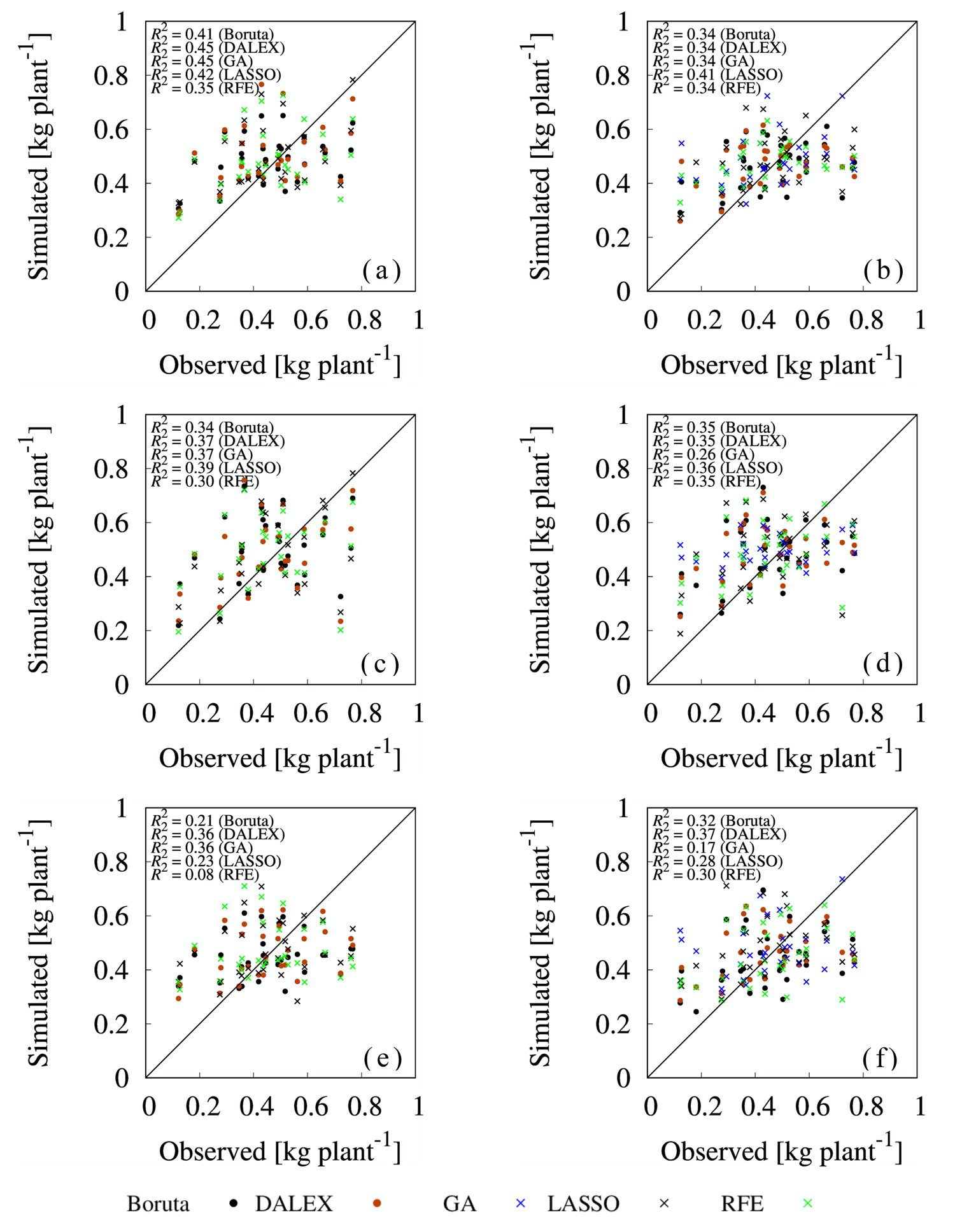

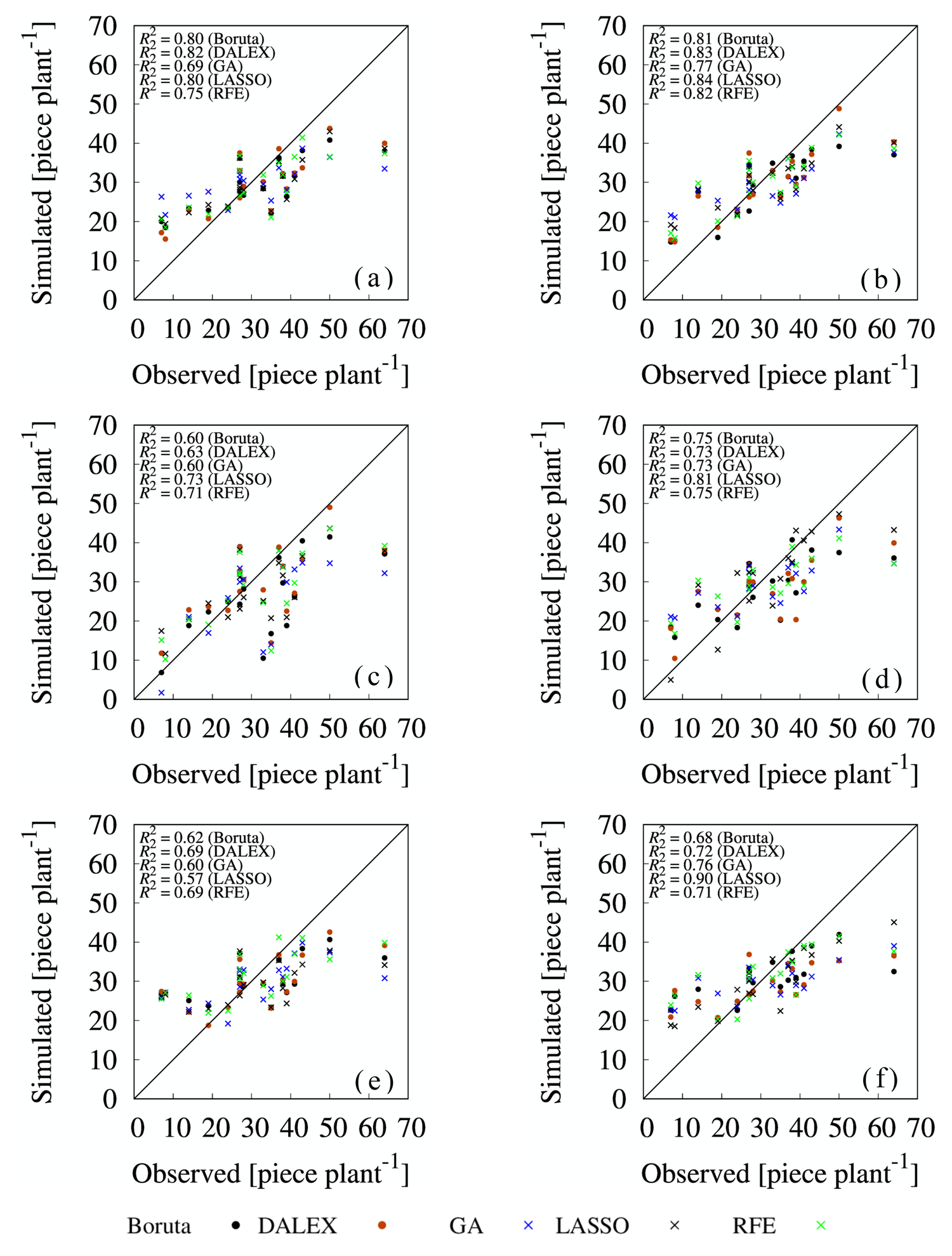

変数選択法により選択された変数群を用いて,RF,RI,SVMモデルにより予測したバイオマス,果実重,果実数の実測値とシミュレーション値の関係を図5,図6,図7にそれぞれ示す.また,表5に,変数選択により選択された変数群を用いたRF,RI,SVMモデルによる実測値と予測値間のrRMSEの値を示しており,テストデータに対する検証モデルの予測精度を反映するものである.
バイオマス予測のための5つの変数群を比較すると,1次元計測値を使ってBorutaとDALEXにより選択された変数群を用い,RFモデルによって得られた予測結果は,ほかの変数選択法および予測モデルの組合せと比較して高いR2が得られた(Boruta:R2=0.41,DALEX:R2=0.45)(図5a).rRMSE指標で見た際,全計測値候補からGAによって選択された変数群を用いたRIとSVMを使って得られたバイオマスの予測結果は,ほかの組合せと比較して誤差が相対的に小さかった(表5).一方で1次元計測値から変数を選択したケースでは,総じてRFがほかの機械学習モデルと比較してR2の値が高く,rRMSEの指標においては,全計測値から抽出した変数群と予測モデルの組合せにおいて,RFを使った結果は総じてrRMSEの値が小さい結果となった.以上より,R2で見た際,バイオマスの予測には,GLCMによるテクスチャ情報の重要性は低く,1次元計測値だけで高い予測精度が得られる結果となった.果実重については,全計測値からBoruta,DALEX,GAを使って選択された変数群を用いたRIモデルによる結果(R2=0.73 for Boruta; 0.76 for DALEX; 0.70 for GA),すべての変数からLASSOを使って得られた変数群を用いたSVMモデルによる結果(R2=0.75),1次元計測値からRFEを使って得られた変数群をRIで予測した結果(R2=0.55)の組合せが優れた予測性能を示した.特にRIに着目すると,RFEを除き,全計測値から変数選択し,予測モデルを適用した結果は,1次元計測値のみから選択した変数群を用いたモデル予測結果と比較し,大幅に予測精度が向上した.たとえば,RIモデルの1次元計測値からGAで選択した変数群を使った結果はR2が0.45に対し,全計測値から選択した結果ではR2=0.70となった(図6).また,1次元計測値,2次元計測値ともに,植生指数から得られる変数の重要度が高いことが分かる.以上の結果より,果実重を予測するには,2次元計測値から得られる特徴量が重要であることが明らかになった(図6,表5).次に,果実数の予測では,全計測値候補から選択された変数群を使って実施した予測モデル結果は,1次元計測値から選択した変数群を用いた結果と比較して,有意に高い適合度を示した(図7).特に,Boruta,DALEX,GA,RFEで選択された変数群をRFに適用した結果,およびLASSOで選択した変数群をSVMに適用した結果は,ほかの変数群と予測モデルの組合せと比較して高い予測精度を示した(R2=0.81 for Boruta; R2=0.83 for DALEX; R2=0.82 for RFE; R2=0.77 for GA; R2=0.82 for RFE; R2=0.90 for LASSO).
本研究では,パラメトリック(ノンパラメトリック)な変数選択法とパラメトリック(ノンパラメトリック)な機械学習モデルの間に,トマトのバイオマス・果実重・果実数の予測精度に対する明確な関連性は見られなかった.一方で,果実重および果実数の予測に関して,全計測値から予測に重要となる変数を選択し,これらを用いたモデルによる予測精度は,1次元計測値のみから変数を抽出し,その変数群をモデルに適用した結果と比較して,予測精度が向上した.さらに,収穫の約1カ月前の植生指数の特徴量がトマトの果実重,果実数の予測にとって重要であることが分かった.
以上,トマトのバイオマス,果実重,果実数の予測に対して影響の大きい表現形質や生育ステージに焦点を絞ることで,効果的に表現型データの収集に貢献することができる可能性があることが明らかとなった.今後は,本研究で用いた変数選択法を多地点かつ複数年において収集した多くのデータでテストすることにより,ロバスト性の高い予測モデルの構築に必要な特徴量を抽出することを目指していく.
