ブロックチェーン基盤ソフトウェアの性能は,さまざまな企業や大学などにより検証され,情報が公開されている[1][2][3].一方で,1つのブロックチェーン基盤ソフトウェアについて検証した情報は多いものの,同一の環境で同一の処理内容のスマートコントラクト(ブロックチェーン基盤ソフトウェア上で動作するプログラム),同じユースケースで複数のブロックチェーン基盤ソフトウェアを性能比較した情報は少ない.加えて,ブロックチェーン基盤ソフトウェアの開発元自身が性能を検証した結果の公開である場合が多く,詳しい検証条件の記載がない文献も多い.そこで本稿では,可能な限り条件を揃えた上で複数のブロックチェーン基盤ソフトウェアについて性能検証を行い,比較を行う.
将来的に複雑な処理を行うことを見据え,スマートコントラクト機能を持ち合わせているブロックチェーン基盤ソフトウェアに絞って検証対象を選定した.
筆者らの所属する組織は,金融機関向けシステムの開発・保守運用を行う会社であるため,エンタープライズ用途を前提に設計されているHyperledger FabricとQuorumを検証対象として選定した.
Hyperledger Fabricと Quorumは,複数の組織が集まってブロックチェーンネットワークを構成するブロックチェーン基盤ソフトウェアである.このようなブロックチェーン基盤ソフトウェアをコンソーシアム型ブロックチェーンと呼ぶ.

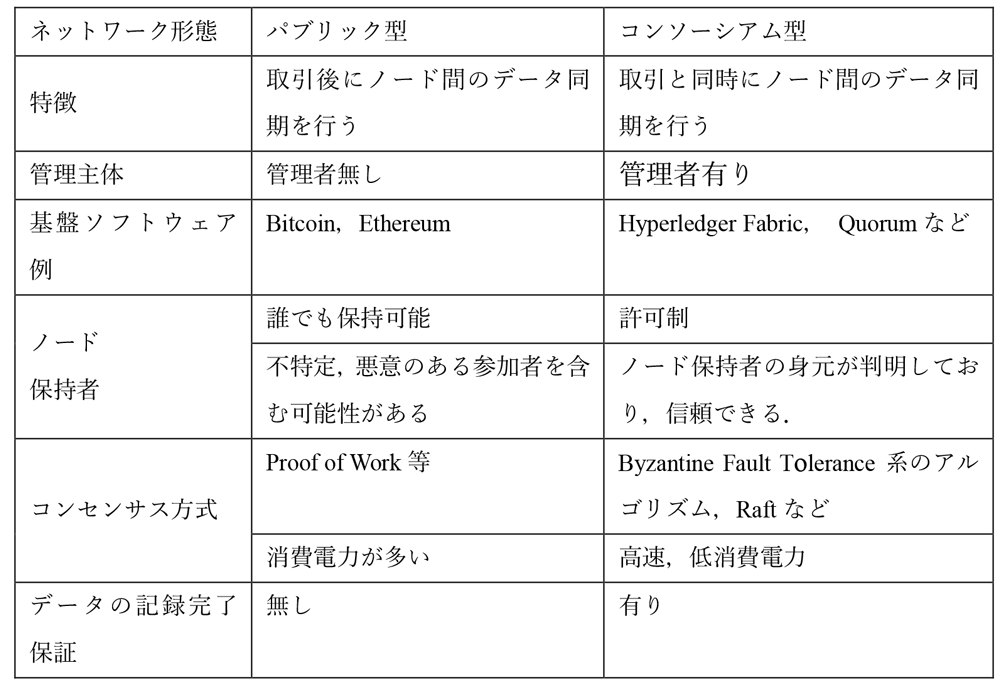

一方で,誰でもネットワークに参加可能なブロックチェーンをパブリック型ブロックチェーンと呼ぶ.このパブリック型ブロックチェーンとの性能比較も併せて行うため,Ethereumも検証対象とした. パブリック型ブロックチェーンとコンソーシアム型ブロックチェーンとの比較を表1に示す.
パブリック型ブロックチェーンの例として,最もよく知られているブロックチェーンであるBitcoinを挙げているが,本稿ではスマートコントラクト機能を持ち合わせたブロックチェーン基盤ソフトウェアのみを検証対象としているため,スマートコントラクト機能がないBitcoinは検証対象外とする. 各ブロックチェーン基盤ソフトウェアのバージョンは,本稿執筆時点に公開されており検証が完了している表2のバージョンとする.
本章ではハードウェア環境(3.1節),および検証対象であるブロックチェーン基盤ソフトウェアの検証の前提(3.2~3.5節)について述べる.

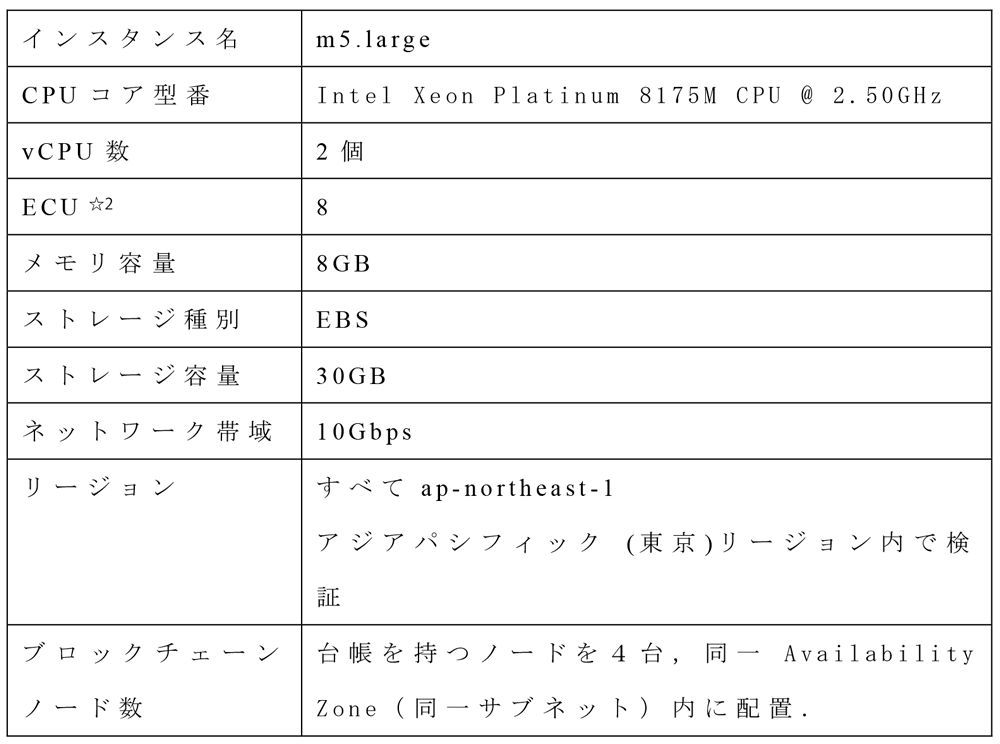

Amazon Web Service上で,表3のインスタンスを作成し検証を行った.アプリケーションもブロックチェーンノードも表3のインスタンスを使用している.
本稿の目的は,共通のユースケースを用いることで,複数のブロックチェーン基盤ソフトウェアの性能を比較・評価することである.その処理性能を計測する際に動作させるスマートコントラクトとして,貿易金融取引や契約内容を電子化したものなど,複雑な処理内容のスマートコントラクトを使用することも可能ではある.一方で,スマートコントラクトの処理内容が複雑であると,業務処理内容の複雑度が処理性能に及ぼす影響が大きくなり,純粋なブロックチェーン基盤ソフトウェアの性能を抽出できない可能性がある.よって,処理内容がシンプルである口座Aから口座Bに1コイン資金移動を行う,送金処理をユースケースとすることで,ブロックチェーン基盤ソフトウェアの基本性能を明らかにすることとした.
性能検証では,ブロックチェーン基盤ソフトウェアに対して,アプリケーションサーバ(以下APサーバ)上に立ち上げた複数のプロセス(以下検証プロセス)から合計10万件となるようにトランザクションを並列に送付し,処理性能の指標として,取引開始から取引の記録完了までに要した時間,およびスループットを算出した.
計測した各項目の数値を基に,以下の観点で比較を行った.
ここで多重度とは,検証時に同時並列的にトランザクションを送付する検証プロセス数の合計である.異なる多重度で複数回検証を実施し,その処理性能の変化を比較する.1台のAPサーバ上に並列起動できるプロセス数は各ブロックチェーン基盤ソフトウェアの提供するSDKの仕様や開発言語によっても異なるため,多重度を増やす過程でAPサーバ側のCPU使用率などのリソース使用状況に応じて適宜APサーバの台数をスケールアウトし,APサーバ側が性能検証のボトルネックとなることを避ける.
Hyperledger Fabric[4]とは,The Linux Foundation傘下のHyperledger(オープンソースコミュニティ)が開発しているオープンソースのブロックチェーン基盤ソフトウェアである.企業の本番システムで使用されることを前提に設計されている.
Hyperledger Fabricは情報を処理・保持するノード(Peer)とトランザクションを集めてブロックを生成するノード(Orderer)で構成される.Peerには,スマートコントラクトを実行してトランザクションを検証するEndorserと,ブロックを検証・記録するCommitterの2種類が存在し,EndorserはCommitterの機能も備える.

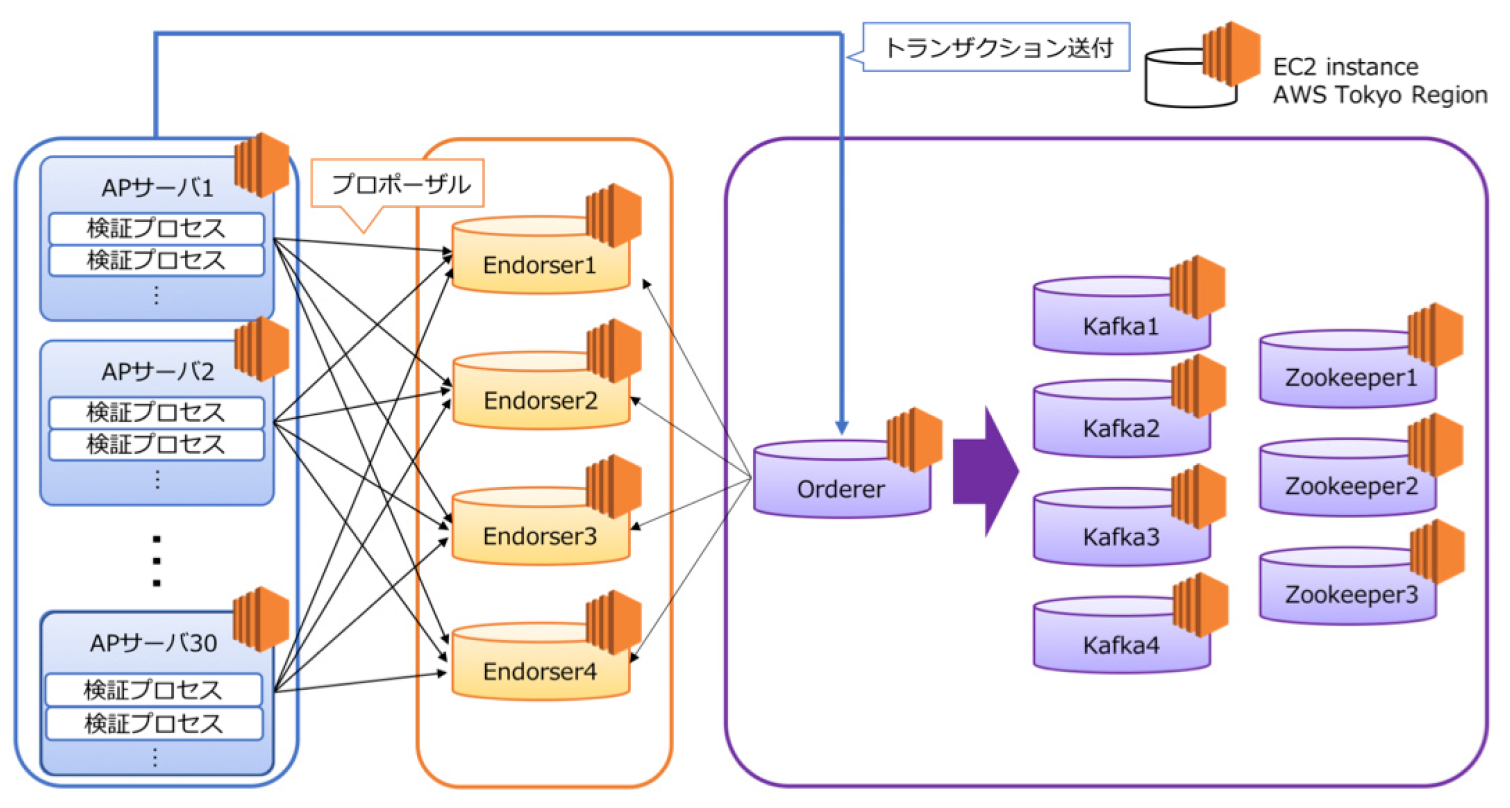

Hyperledger Fabric検証時のネットワーク構成を図1に示す.
ブロックチェーンネットワークは改ざん耐性を維持するために,2f+1台(fは障害を許すノードの台数)以上のEndorserから合意を得ることを必須とする場合が多い.企業がブロックチェーン基盤ソフトウェアを使用する場合はシステムに冗長性を持たせたいため,障害を許すノード台数fを1台とした.よって,ネットワーク全体のノード台数は,合意形成が必要なノード3台と,冗長化ノード1台の計4台構成とした.取引を前進させるための条件(Endorsement Policy)についても4台のうち3台以上の合意を必要とする設定を行った.
組織を4つ定義し,1つの組織に1台のノードを所属させた.
Ordering Serviceは,シングルノード構成で取引IDを採番するSoloモードと,冗長構成で取引IDを採番するKafka/Zookeeperモードの2種類が選択可能である.本実験では,冗長構成が必要となる本番環境により近い環境で検証を行いたかったため,Kafka/Zookeeperモードを利用し冗長構成とした.
Kafkaは最低4台,Zookeeperは最低3台用意することを各プロダクトが推奨しているため,推奨されている最小構成とした.
APサーバは30台用意し,1台のAPサーバの中で複数のNode.jsのインスタンスを検証プロセスとして起動する.
加えて,過去の実験よりHyperledger Fabricは取引処理の並列度を上げなければ高い性能を発揮できないことから,Endorserにおける検証処理の並列度(validatorpoolsize)をデフォルト値の1パラレルから400パラレルに,Ordererが1ブロックに含めるトランザクション数(batchsize.max_message_count)をデフォルト値の1個から400個に設定値の変更を行った.
アドレスAからアドレスBに送金するスマートコントラクト(Go言語)を開発し,そのスマートコントラクトを検証プロセスから呼び出す形で検証を行った.各検証プロセスからシーケンシャルに各ノード(Endorser)へ,取引依頼のループ送信を行う.つまり,検証プロセスの多重度の分だけ取引が同時並列送信されている.
Hyperledger Fabricは,処理の並列度を上げなければスループットを稼ぐことができないため,検証プロセスの多重度を,70多重~900多重まで変化させそれぞれのスループットを測定した.

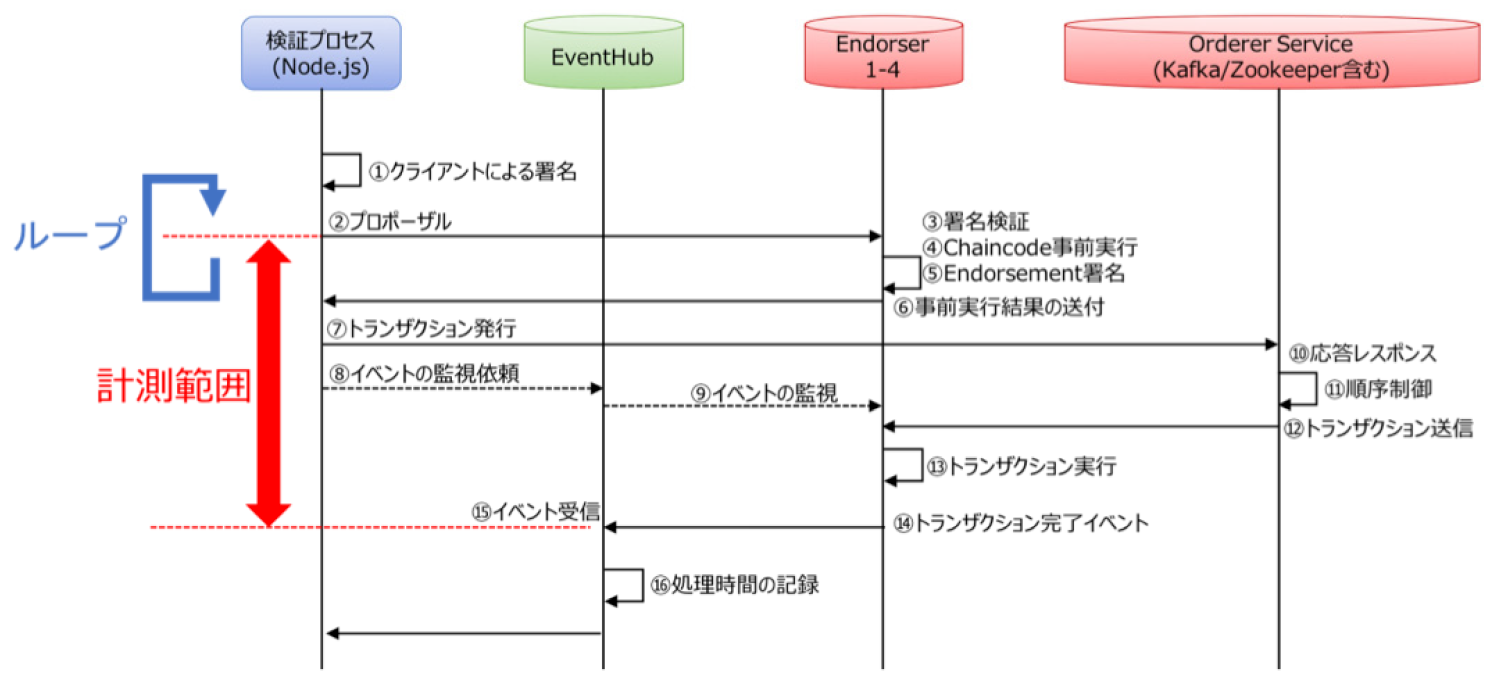

1件あたりの取引に着目した,シーケンス図および処理時間計測範囲を図2に示す.
検証プロセスがノードへ取引を依頼した時刻(図2内の②プロポーザル)から,取引記録完了の通知がなされるまで(図2内の⑮イベント受信)の時間を,取引1件あたりの処理時間として記録した.Hyperledger FabricのSDKではトランザクションのコミットをアプリケーション側に通知するEvent Hubと呼ばれる機能が提供されており,検証プロセスはこれを用いてイベントの受信を行う.
Quorum[5]は,J.P.Morganが開発し,現在ではオープンソースとして公開されているブロックチェーン基盤ソフトウェアである.スマートコントラクトにEthereumと互換性があり,データの秘匿化機能を重視しているという特徴を持つ.

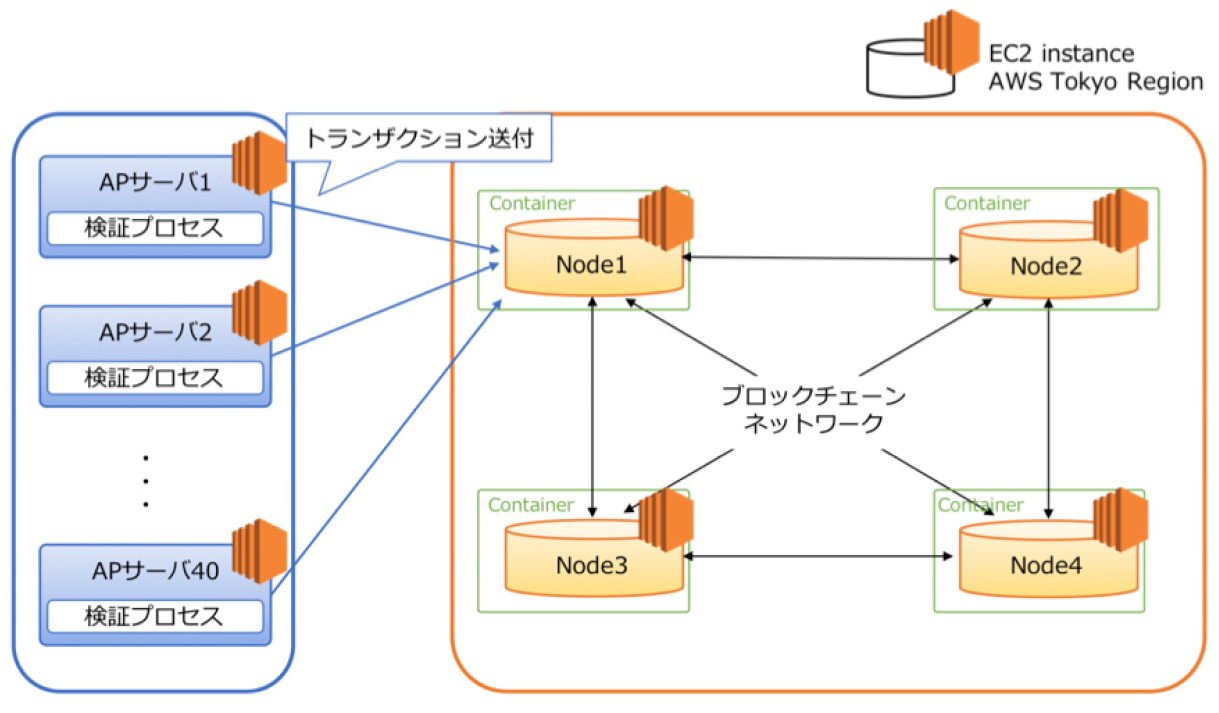

検証ネットワーク構築には,Quorum環境を簡単に構築できるQuorum Maker[6]を利用し,4台のQuorumノードを構築した.各ノードはコンテナ上で動作しており,相互にRPCプロトコル(図3中の黒線)で通信する.Quorumに対してトランザクションを送付するアプリケーションには,Web3.js(バージョン0.20.6)を利用した.このバージョンのWeb3.jsでは,Quorumからの応答の発生をウェイト無しの無限ループ(ビジーウェイト)で監視する実装となっている.このため,単位時間あたりのトランザクション数を増やすために1台のAPサーバ上で複数の検証プロセスを起動したとしても,各検証プロセスがビジーウェイトによってAPサーバのCPUリソースを取り合うため,トランザクションの投入スループットがスケールせず,単位時間あたりに処理できるトランザクション数は変化しないという制約があった.
この制約のため,1台の仮想マシンあたり1つの検証プロセスを動作させることとした.多重度を1つ上げるために1台のAPサーバが必要となってしまうため,多重度の限界は40台までとし,1~40多重まで検証を行った.
ノード間の合意形成アルゴリズムは,Istanbul-BFTとRaftから選択可能である.Istanbul-BFTは,ネットワークに参加しているノードの半数以上が賛成している場合のみ取引を成立させる仕組み(以下ビザンチン耐性)が備わっている代わりに,多数のメッセージのやり取りや演算に時間がかかるアルゴリズムである.一方Raftは,ネットワーク参加ノードの中から1台選ばれたリーダノードがデータを生成し,そのデータをネットワークに参加している他ノードへ送信して同期する仕組みであり,ビザンチン耐性を備えていない.Hyperledger Fabricもビザンチン耐性を備えていないこと,今回環境構築に利用したQuorum Makerは検証時点ではRaftしか利用できないことから,Quorumも同様にビザンチン耐性を備えていないRaftを選択した.
アドレスAからアドレスBに送金するスマートコントラクト(Solidity)を開発し,そのスマートコントラクトを検証プロセスから呼び出す形で検証を行った.各検証プロセスからは,Raftのリーダノードに対してトランザクションを送信した.

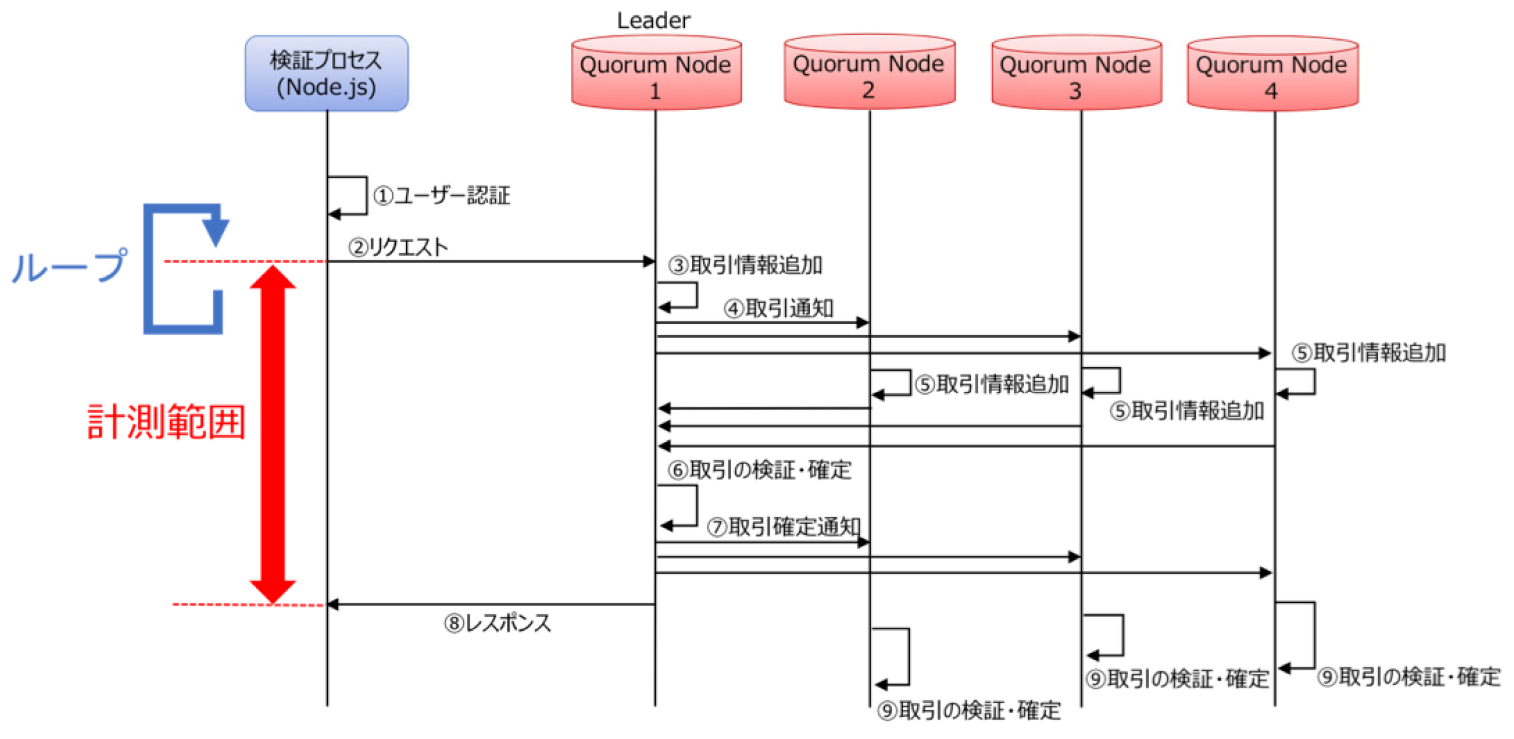

トランザクション送信時における各ノードの処理フローと処理時間の計測範囲を図4に示す.処理時間としては検証プロセスから取引を依頼した時刻から,検証プロセスが応答(図中の⑧レスポンス)を受け付けた時刻までを取引1件あたりの処理時間として測定を行った.
Ethereum[7]は,Vitalik Buterinが当初開発を行い,今はオープンソースで開発が進められているブロックチェーン基盤ソフトウェアである.参加ノードを絞らない,誰でも参加可能なパブリックなブロックチェーンを指向している点が,本稿の他のブロックチェーン基盤ソフトウェアと比した場合の特徴である.

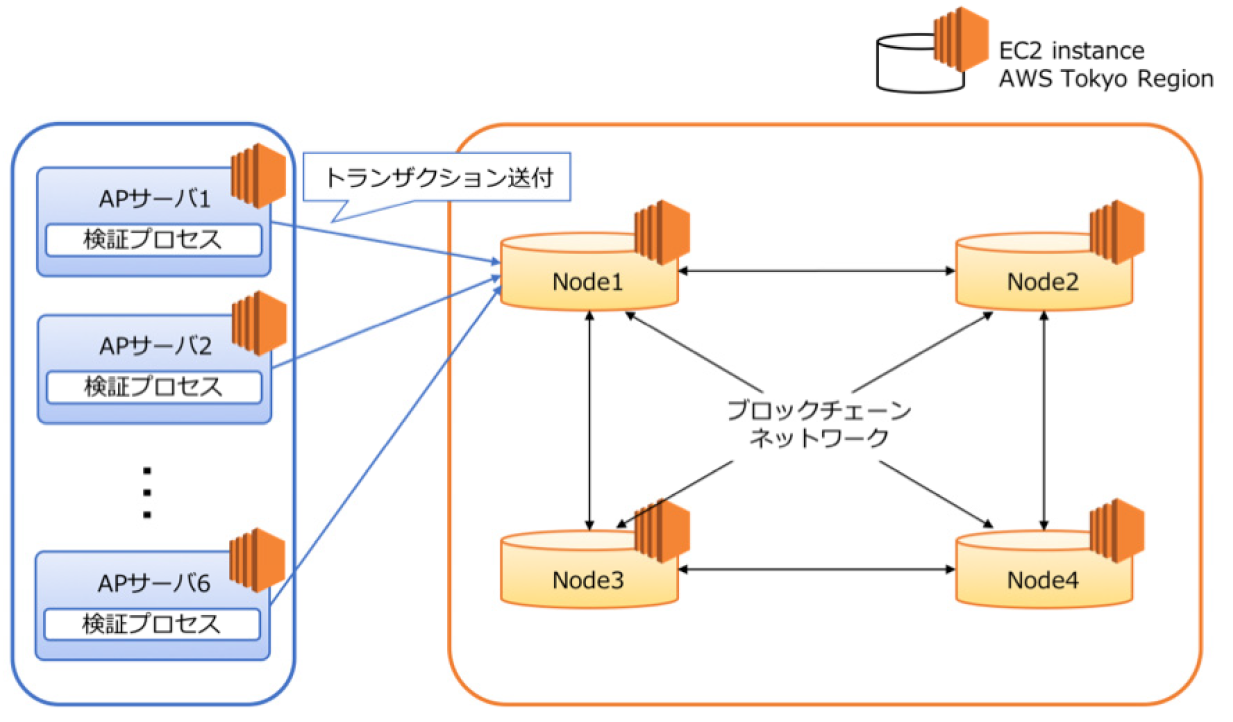

4台のEthereumノードを構築し,相互にRPCプロトコル(図5の黒線)で接続してプライベートなブロックチェーンネットワークを構成した.パブリックなメインネットやテストネットには接続をしていない.
Quorumと同様にアドレスAからアドレスBに送金するスマートコントラクト(Solidity)を開発し,そのスマートコントラクトを検証プロセスから呼び出す形で検証を行った.

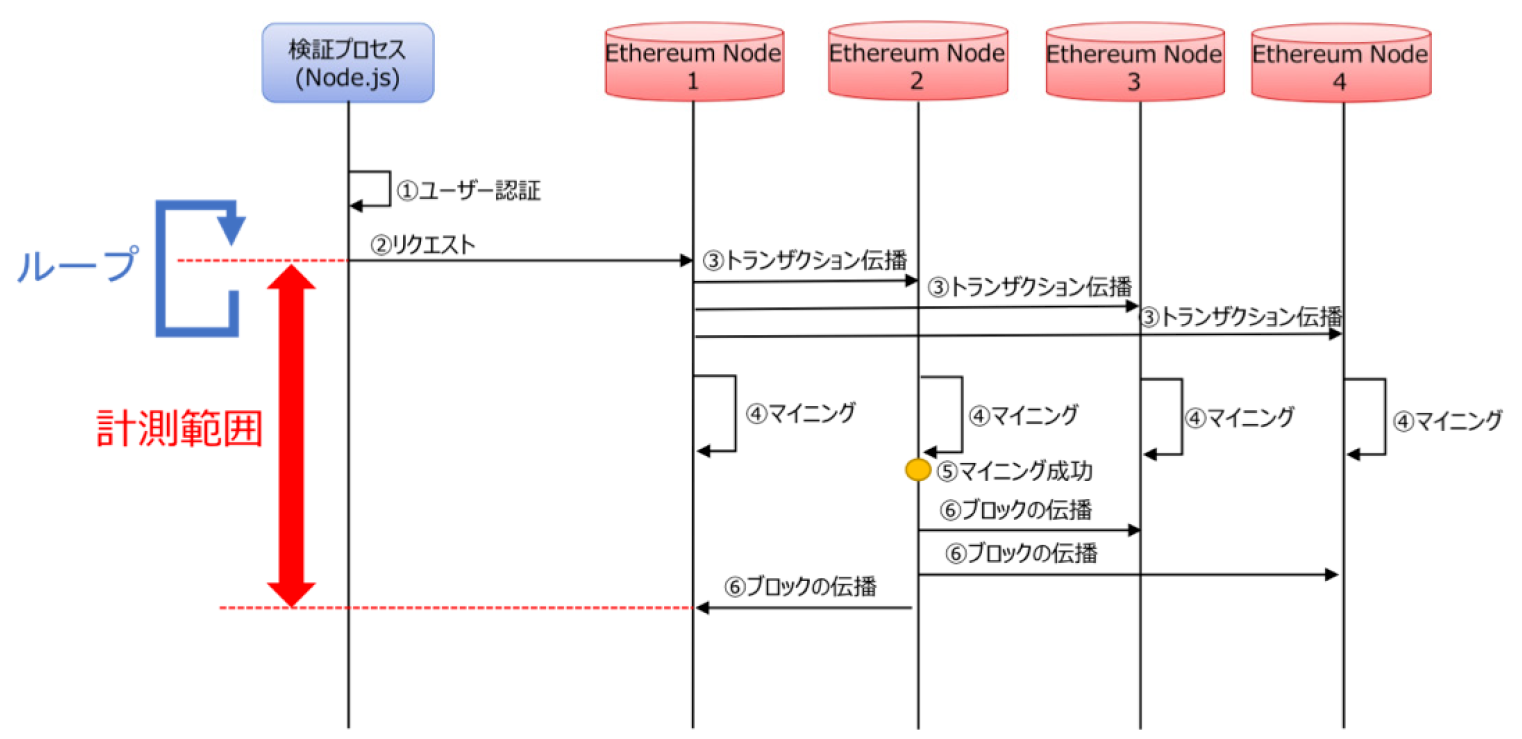

Ethereumには取引が完了した際にノード側から検証プロセスへ通知するような仕組みがない.そのため,検証プロセスから取引を依頼した時刻から,ブロックに取引が記録された時刻までを取引1件あたりの処理時間として測定を行った.

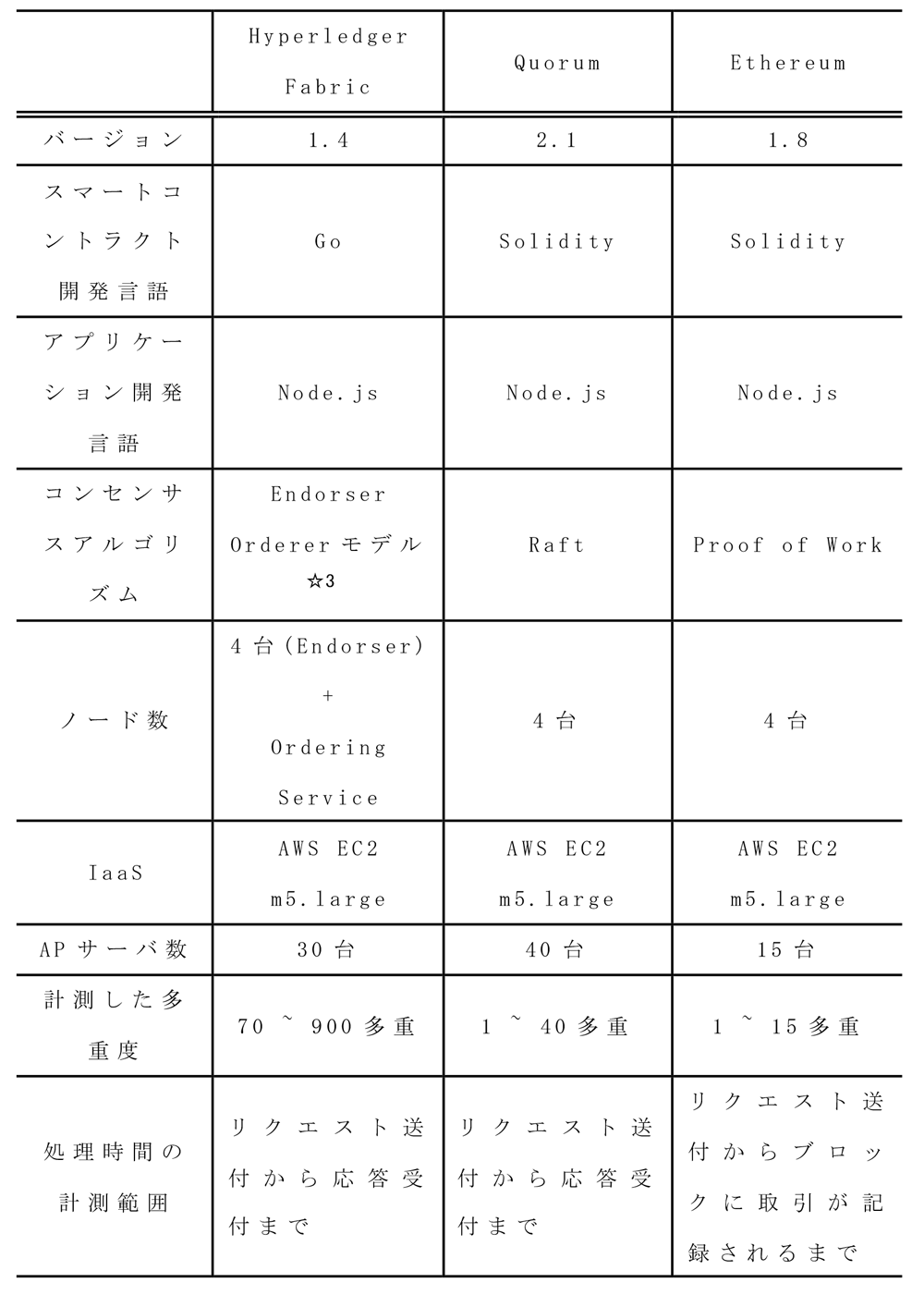

3.4節までに述べた各プラットフォームにおける検証の前提条件を表4にまとめた.トランザクションを送付するアプリケーションはいずれもNode.jsで実装されているが,Quorum,Ethereumの場合は1台のAPサーバ内で複数の検証プロセスを起動できないことから,多重度を増やすためにはその分のAPサーバが必要となる点がHyperledger Fabricと異なる.
その他,Hyperledger FabricにおけるOrdering Serviceのように各プラットフォーム特有の機能的な差異を除き,可能な限り同条件下で性能検証を行った.
性能検証として,各ブロックチェーン基盤ソフトウェアに対して複数のプロセスから合計10万件のトランザクションを送付し,各トランザクションの処理時間を計測した.以下,各基盤における処理結果を示し,時間経過に伴う処理性能の変化と多重度の変化に伴う処理性能の変化について考察する.

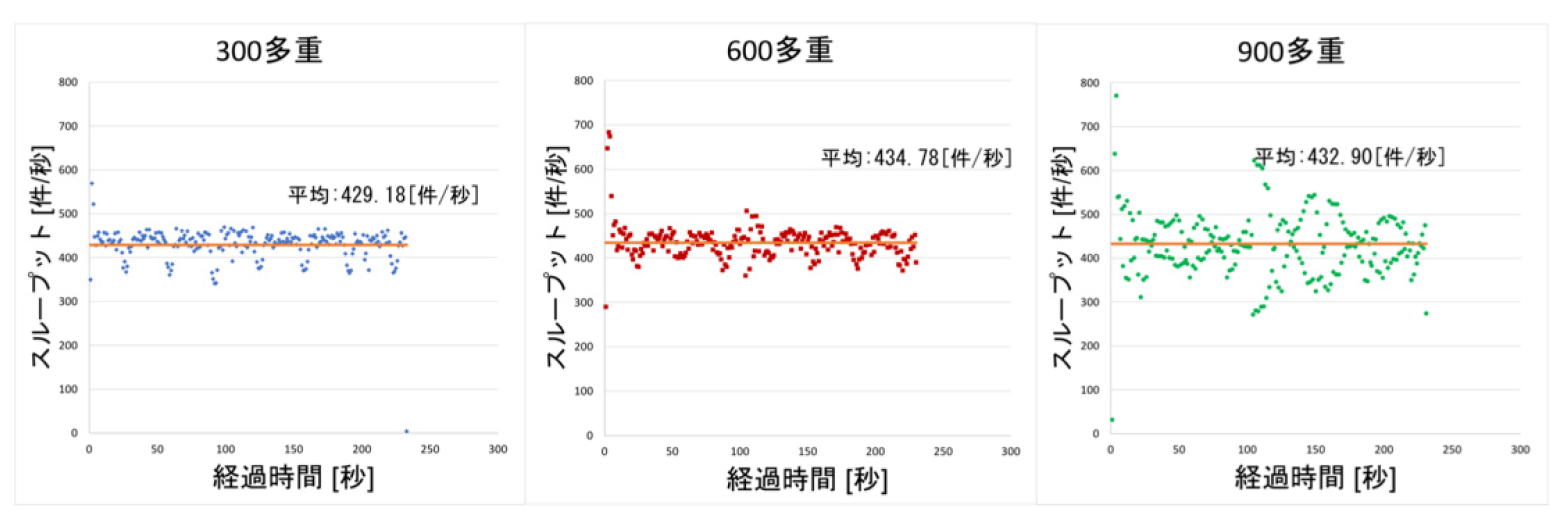

図7より,Hyperledger Fabricでは,時間経過に対して安定したスループットを維持し続けていることが分かる.加えて,APサーバのプロセス多重度を300多重,600多重,900多重と増加させた場合,スループットは大きく向上しない一方でグラフ上下のばらつき幅が大きくなるということが分かる.

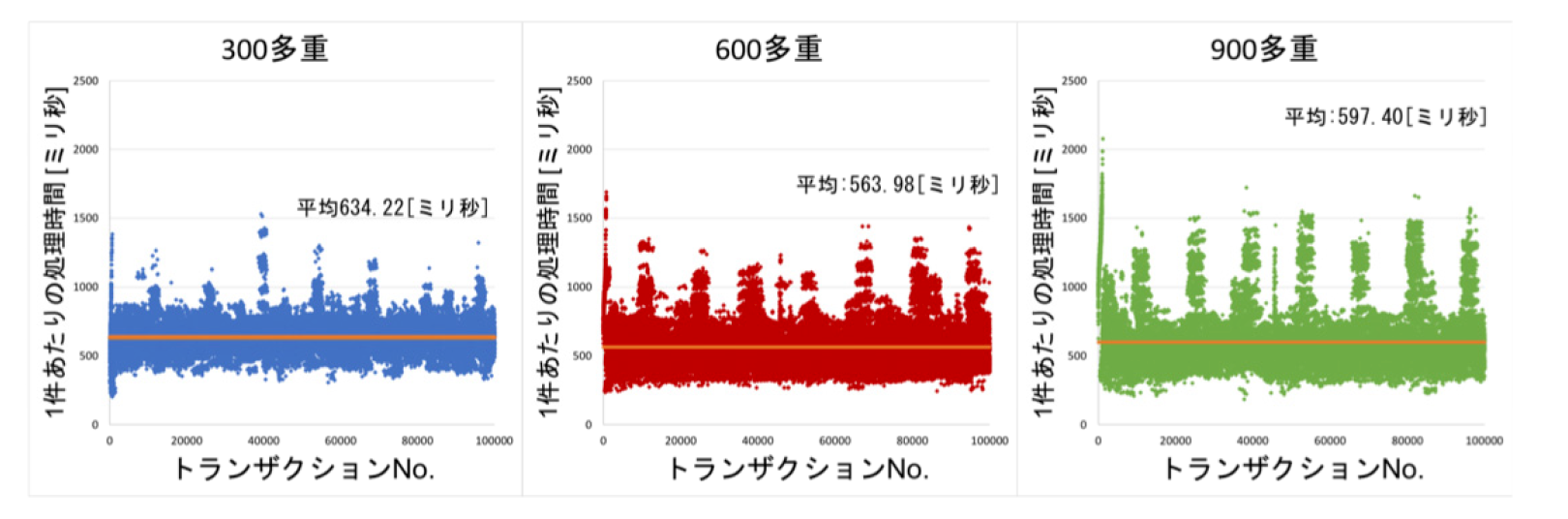

図8を見ると,多重度を上げるごとに取引1件あたりの平均処理時間については短くなっているものの,多重度が増加するに従って処理時間の分散が大きくなっている.また,各多重度の結果における99.5パーセンタイル値は,300多重で1043ミリ秒,600多重度で1145ミリ秒,900多重で1392ミリ秒であった.つまり,Hyperledger Fabricは,プロセス多重度を上げすぎるとスループットは増加しないにもかかわらず,処理に時間のかかる取引が発生する割合が増えていくという特性を持っていると言える.

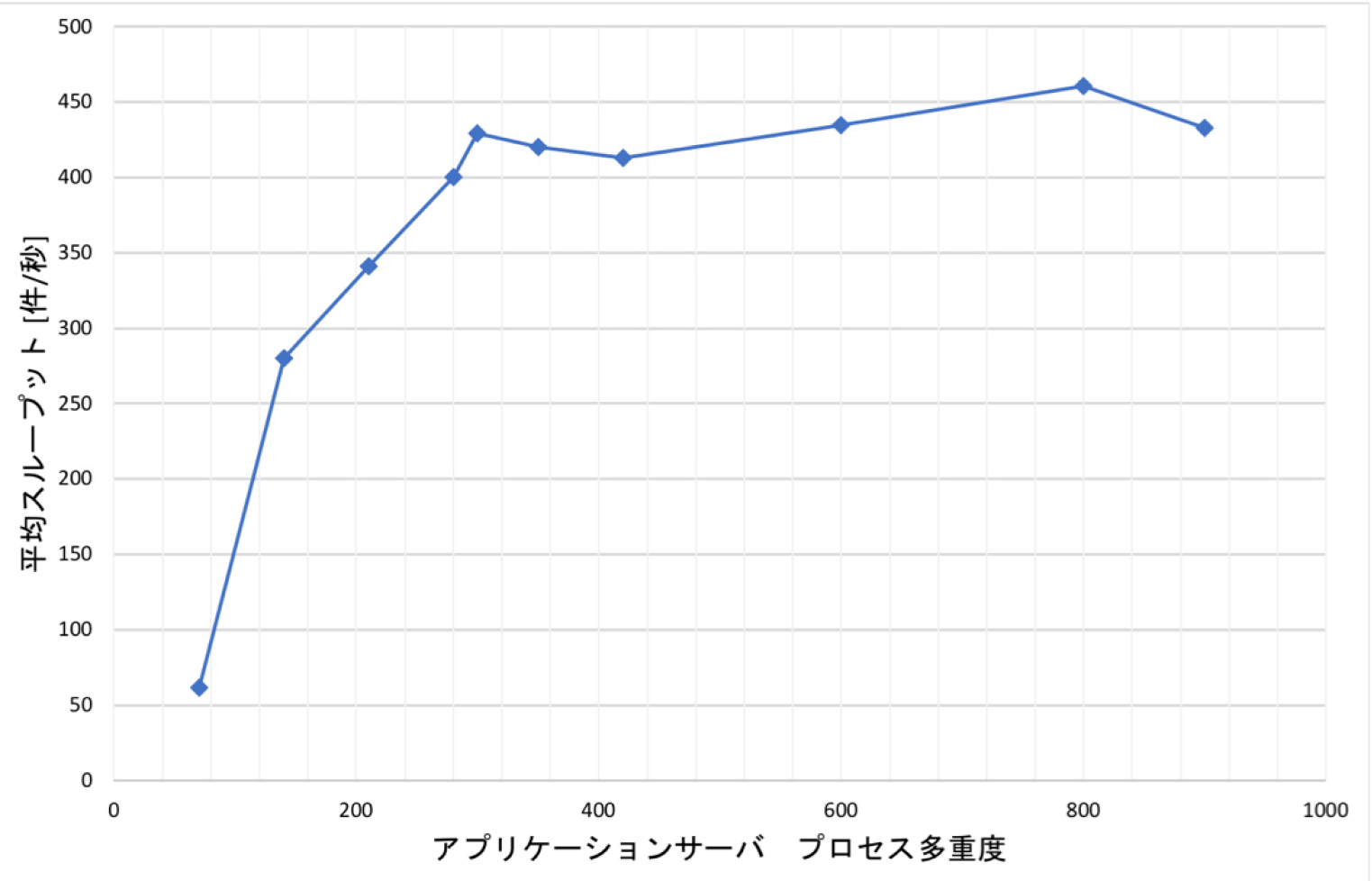

また,図9より,本実験のIaaSスペックの場合,300多重度以降は多重度を上げた場合でもスループットがそれほど増加しないため,300多重度付近が1取引あたりの処理時間を維持したままスループットの最大値を実現できる多重度のピーク値であると考えられる.

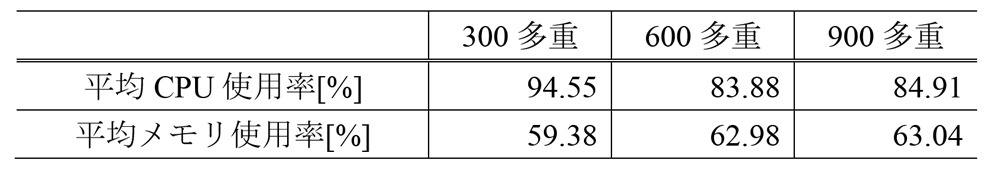

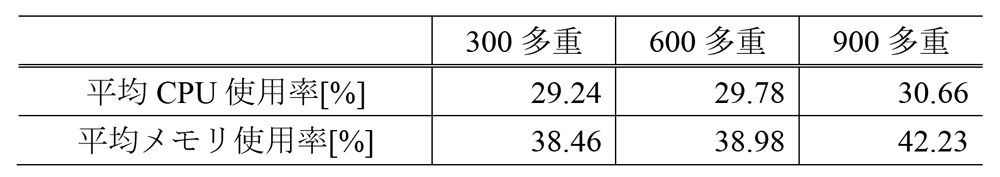

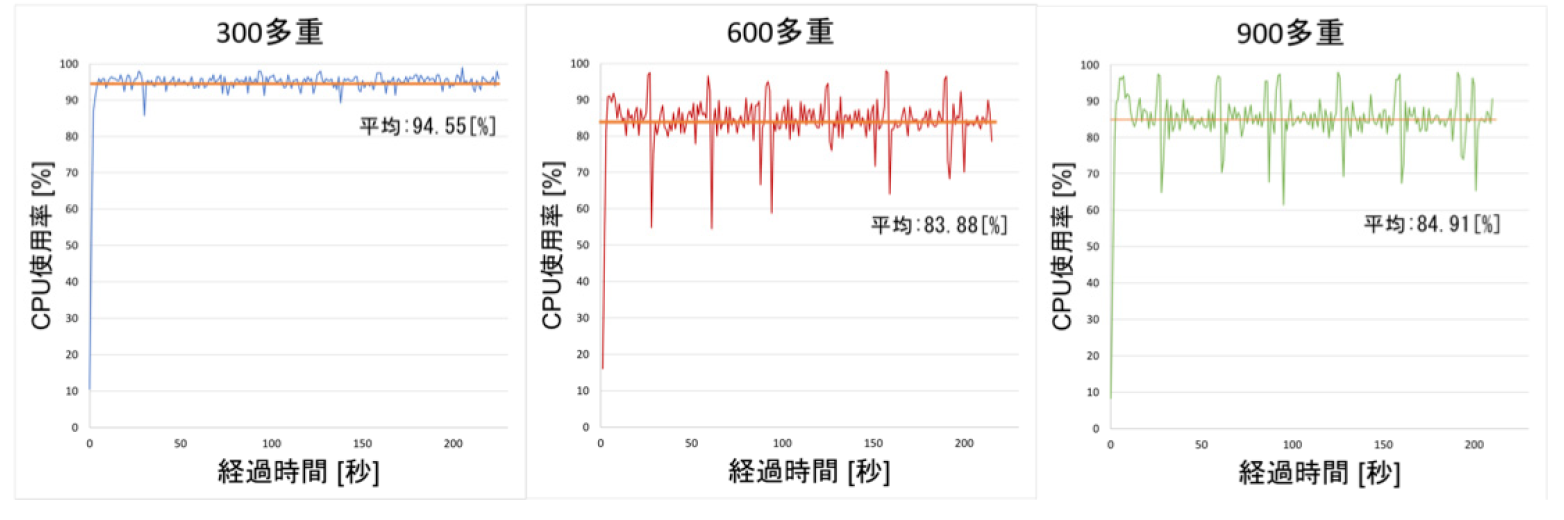

どのノードがボトルネックになっているのか明らかにするために,300多重,600多重,900多重の場合におけるEndorserの平均ハードウェアリソース使用率を表5,図10に,Ordererの平均リソース使用率を表6,図11にそれぞれ示す.表5,図10より,どの多重度においてもEndorserのCPU使用率のみが高い値で推移しており,Endorserがボトルネックになることが分かった.600多重,900多重では平均のCPU使用率が300多重と比較して下がっているが,図10に示すようにグラフの振れ幅が大きくなっている.

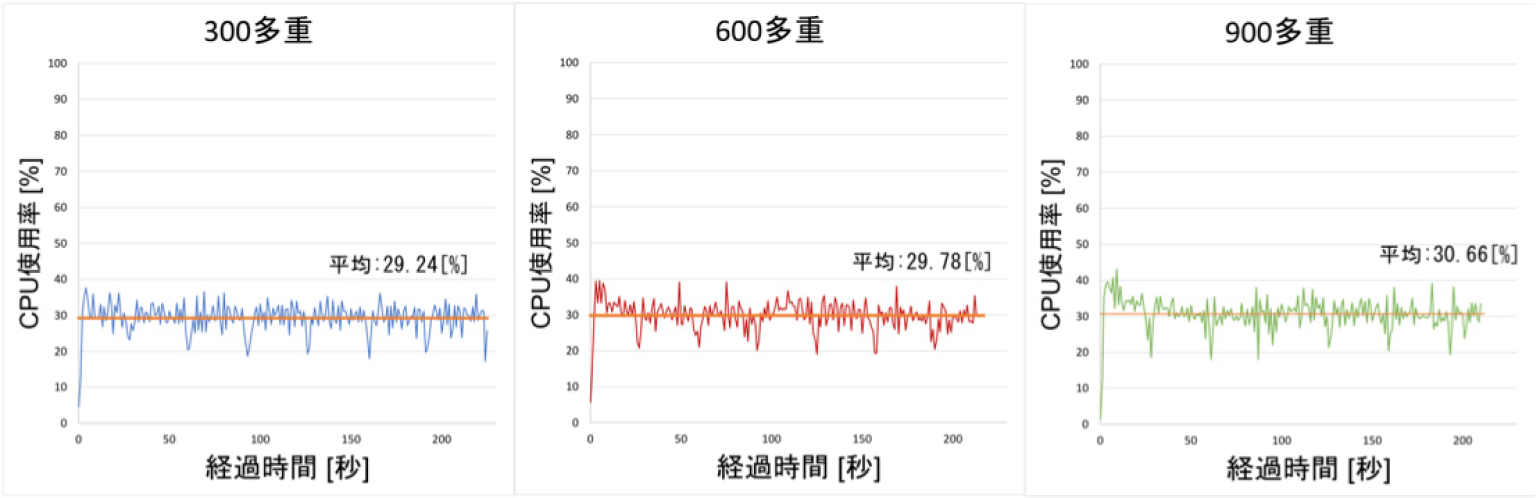

メモリ使用量についてはどのノードもまだ余裕がある状態であった.また,表6,図11に示す通り,OrdererのCPU使用率は多重度によらず30%以下という結果になった.

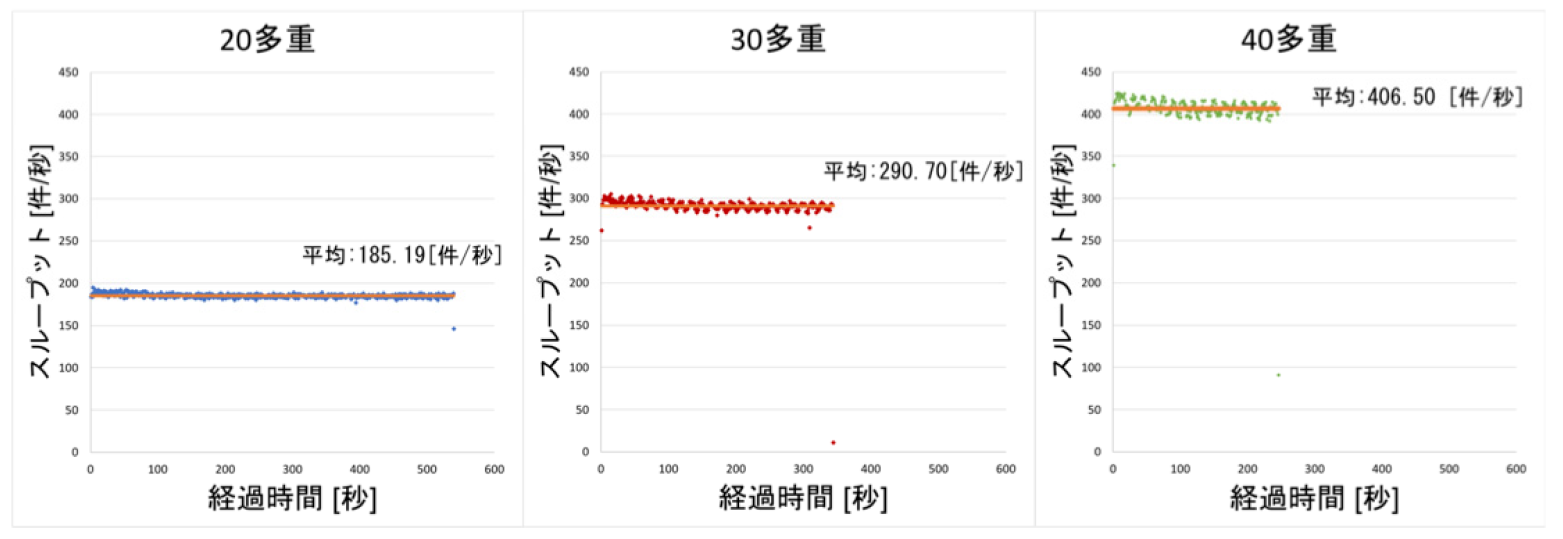

図12より,多重度を上げるにつれスループットが増加し,経過時間に対して安定したスループットを継続していることが分かる.また,スループットの平均値と最大値の差の振れ幅も小さく安定した性能を継続して発揮できていることが分かる.

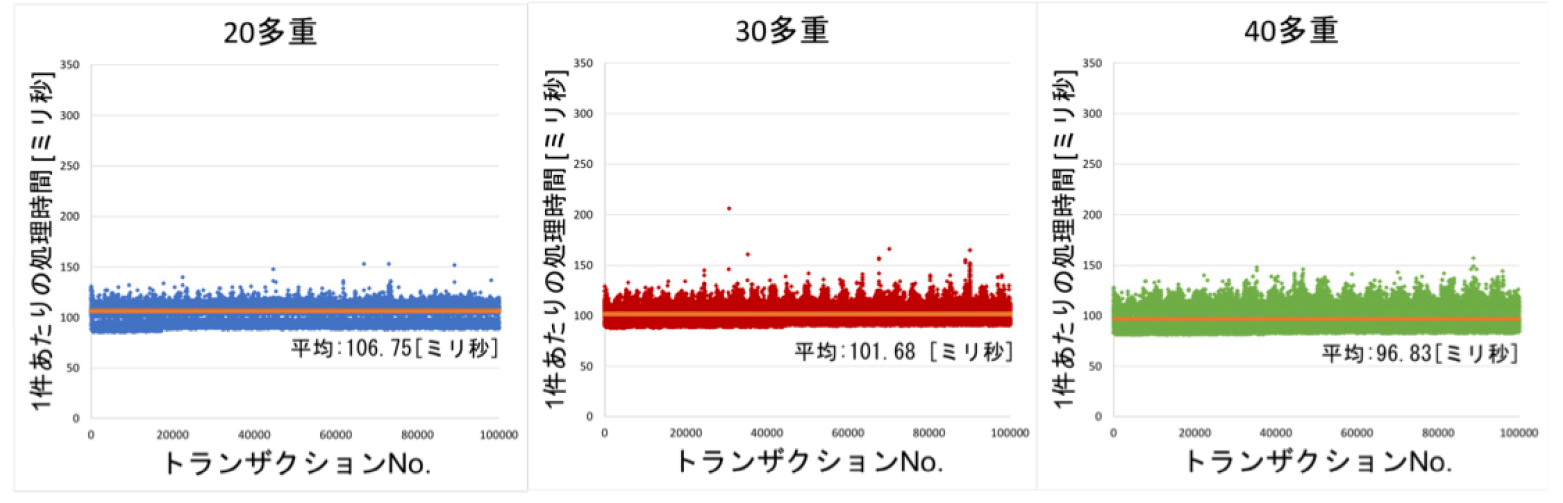

図13より,20多重~40多重の間であれば,1件あたりの処理時間が安定しており,多重度の増加に伴って処理時間が増加するような傾向もないことが分かる.

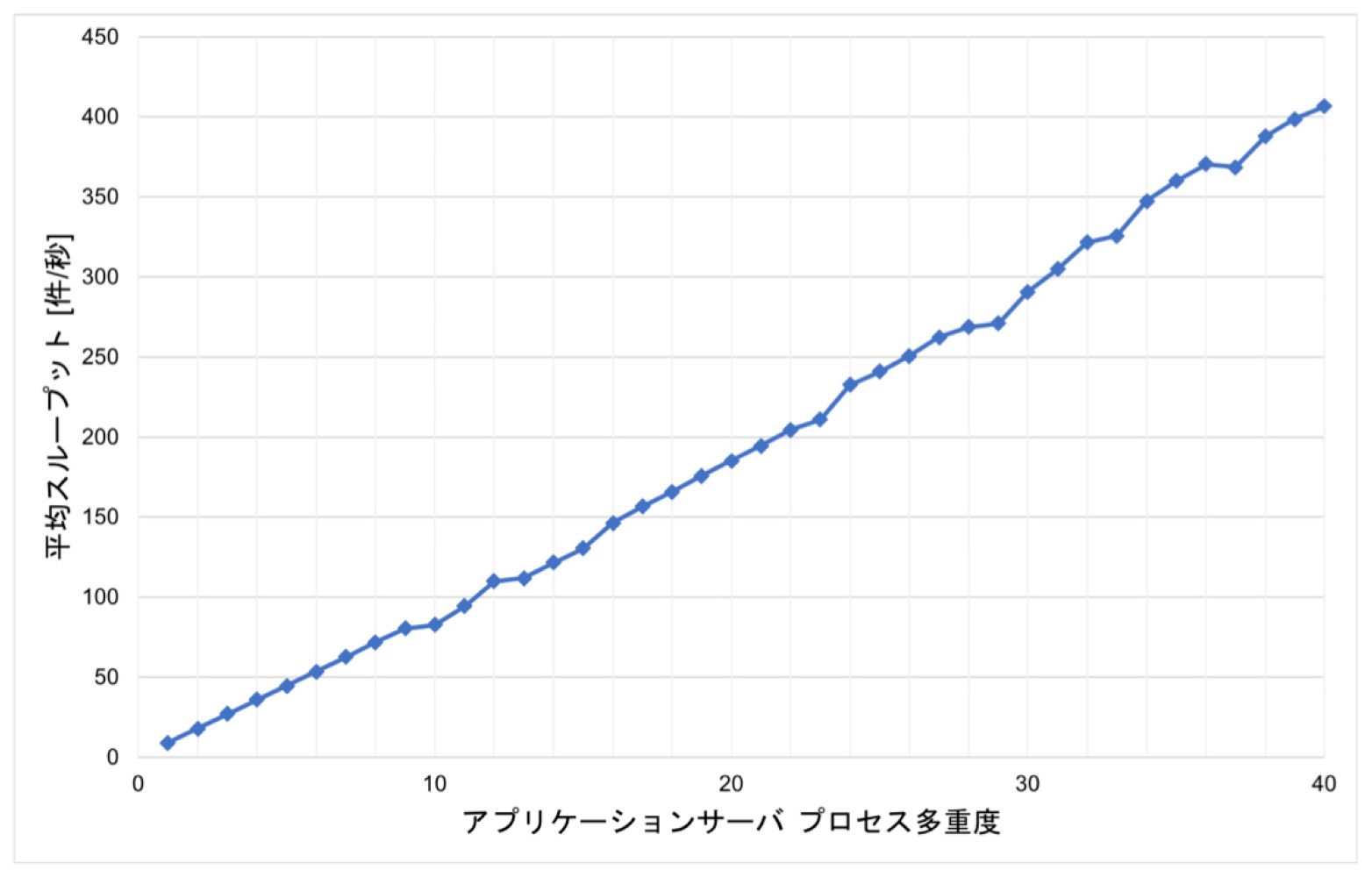

図14より,多重度を上げるほどスループットが線形にスケールすることが分かった.40台以上の多重度の計測は,大量の仮想マシンの作成や制御が必要となることから,スループット限界の把握までは断念した.

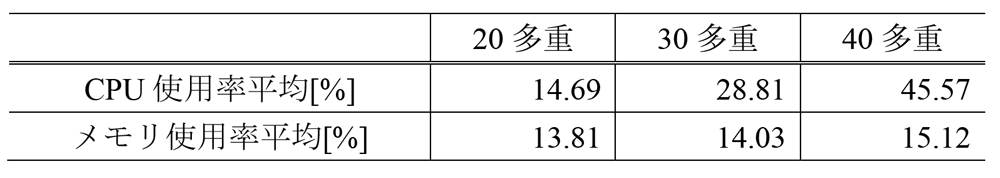

表7にリーダノードのCPU使用率,メモリ使用率を示す.いずれも40多重の段階でも50%にも満たない値となっており,リソースに余裕があるという点を示している.
さらに加えて特筆すべき点として,多重度を増加させた場合でも,1件あたりの処理時間のばらつきが大きくならないという点がHyperledger Fabricとは異なる.

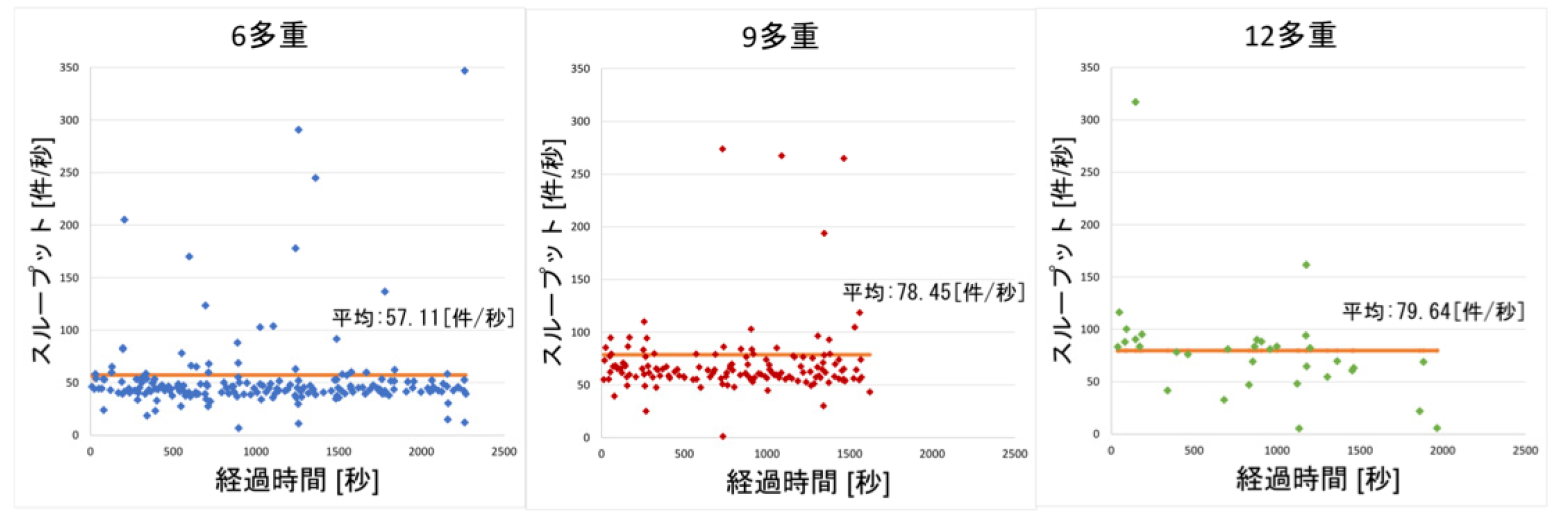

他のブロックチェーン基盤ソフトウェアの図と比較すると,図15からはスループットが低く,最大値と平均値の差も大きいことが分かる.

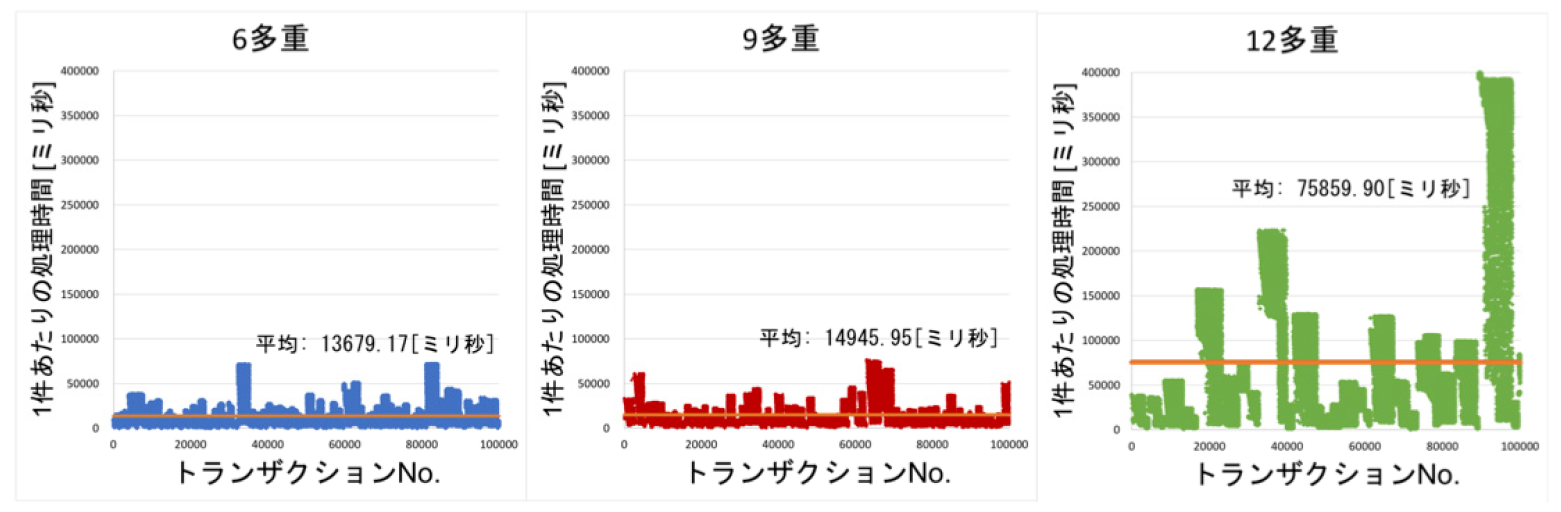

図16からは,取引記録完了までの時間が長く,上下幅も大きいことが分かる.Ethereumでは取引が後から失敗になる可能性がある.取引がほぼ確実に受理されるためには,取引後に6ブロック生成される(マイニング間隔15秒×6ブロック=理論値90秒)まで待つ必要があるとされている.取引が後から失敗となる可能性を極力排除したいエンタープライズ向けユースケースでは,これを守る必要があるために取引完了までの時間が長期化している.

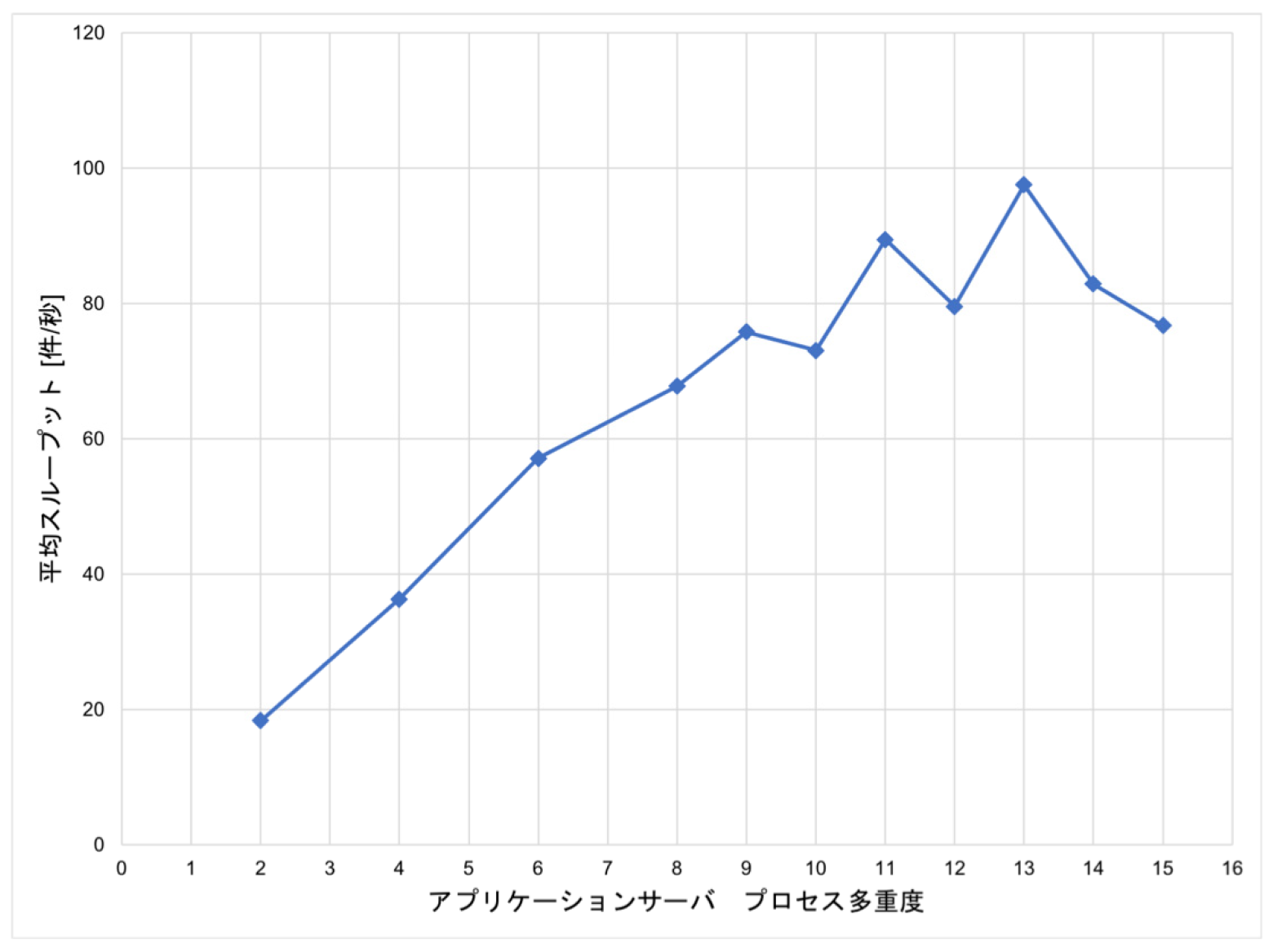

トランザクションの処理時間の上下幅は多重度を増加させるごとに大きくなり,図17に示すとおり多重度が10多重から15多重までの間でスループットが向上しにくくなった.10多重以下の多重度ではある程度スループットが線形に増加しているものの,それ以上の多重度ではスループットが上下するなど,不安定な傾向にある.
スループットや取引時間の上下幅が大きい原因は,ノード台数が4台と少ないためマイニング間隔が15秒に収束しておらず,マイニング間隔の振れ幅が大きいためだと予想される.このことからも,そもそも何万台というノードを接続しあうパブリック型を想定して設計されているため,エンタープライズユースには現状不向きであることが分かる.

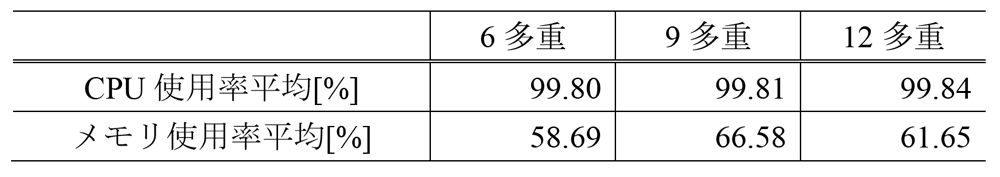

検証プロセスからのリクエストを受信したノードのリソース使用率について表8に示す.Ethereumではどの多重度においてもCPU使用率が100%近くに達している.これは,Ethereumではマイニングが行われ,その計算にリソースが割かれているためである.
スループットや取引完了までの時間の課題を解消する案は検討が進められているため今後のバージョンアップに期待したい.

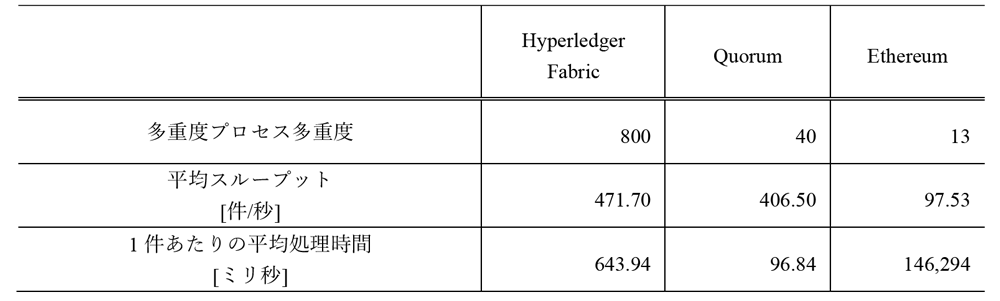

各ブロックチェーン基盤ソフトウェアについて,取引が記録完了するまでの時間や,スループットなどの情報を表9にまとめた.ここでは複数の多重度について検証を行った中で,最もスループットが高くなったものを選択した.
横串で検証・比較することで,Hyperledger Fabircは比較的スループットが高いものの高負荷時に取引完了までの時間が増加する傾向があること,Quorumは取引完了までの時間が短くスループットにもまだスケールする余地があることなど,ブロックチェーン基盤ソフトウェアによって特性が大きく異なることが分かった.
スループットについて,Hyperledger Fabircが最も高性能のように見えるが, Quorumについては性能限界までまだ計測できていないことから,今回計測した平均スループットではHyperledger Fabricの方が性能が高いと言えるものの,Quorumの限界性能がHyperledger Fabricよりも低いとは言えない.Ethereumについては,ネットワークに接続可能なノード台数に重きを置いているため,トレードオフとしてスループットが低いことは当然と言える.
ブロックチェーン基盤ソフトウェアを本番システムで使用する場合においては,このような実測値を元にして業務特性や非機能要件にマッチしているか判断する必要がある.
加えて,検証したブロックチェーン基盤ソフトウェアにおいては,検証プロセスの多重度を上げなければ高スループットを実現できなかった.よって,高スループットを実現するためには,取引を多数のAPサーバに均等に割り振り同時並行処理数を可能な限り増やすことが重要である点も,設計考慮点として特記しておきたい.
最後に,本稿ではブロックチェーン基盤ソフトウェアの基本性能を把握することに重点を置いたため,全ノードを同一のAvailability Zone(1つのサブネット内)に配置したが,ブロックチェーンネットワークを本番運用する際は通常,災害対策のために広域にノードを分散配置させることが想定される.場合によっては複数クラウドにまたがるネットワークを構成する可能性がある.遠隔地にノードを配置した場合や複数クラウド利用時の検証については別の機会としたい.
